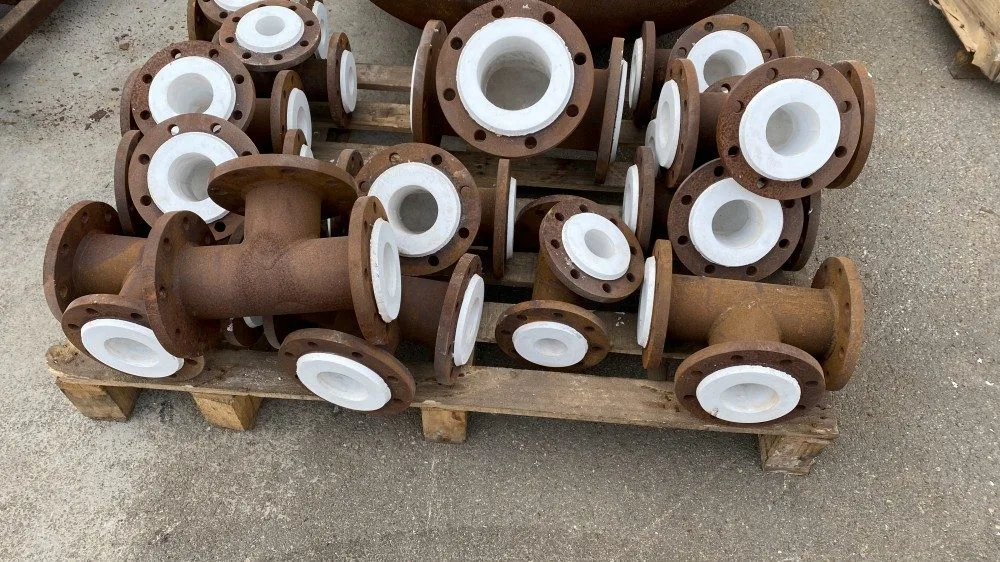

PTFE 裏地付き耐酸性ケミカル T シャツ

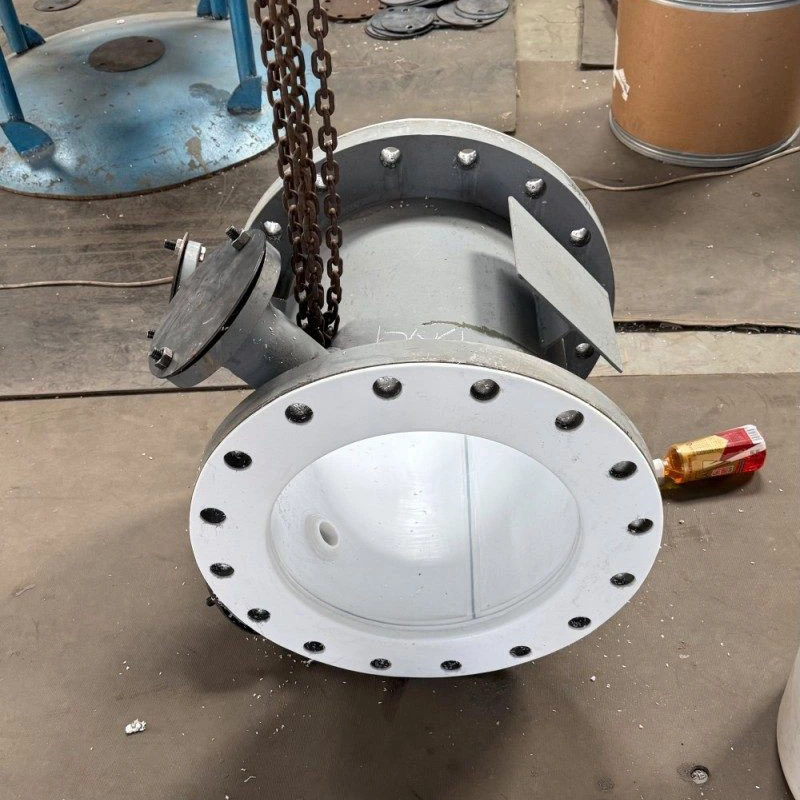

Zhuoyan PTFE 裏地付き耐酸性ケミカル ティーは、産業用パイプライン システムの耐薬品性を考慮して設計されたパイプ継手です。この製品は、鋼の機械的強度と PTFE の化学的不活性性を利用して、金属製の外側シェルと PTFE 製の内側ライニングを組み合わせた構造を備えています。 T 字構造には、「T」字形を形成するメイン パイプと分岐パイプが含まれており、配管ネットワーク内で流体の分流または合流を可能にします。このライニング技術は、腐食性媒体と金属基材との直接接触を防ぎ、腐食による漏れのリスクを軽減し、耐用年数を延ばします。 Zhuoyan PTFE ライニング T シャツは、産業要件を満たすためにライニング密度と厚さの一貫性に注意して製造されています。

PTFEライニング耐酸性ケミカルTシャツとは何ですか?

PTFE 裏地付き耐酸性ケミカル ティー (PTFE 裏地付き T ピースまたはケミカル ティーとも呼ばれる) は、内面がポリテトラフルオロエチレン (PTFE) で裏地が付けられた金属本体で構成されるパイプライン コンポーネントです。これは配管システムの分岐接続として機能し、流れを 1 つの入口から 2 つの出口に分割したり、2 つの入口から 1 つの出口に結合したりすることができます。 PTFE ライニングは輸送される流体と金属シェルの間の障壁として機能し、パイプを化学的攻撃から保護します。この設計は、標準的な金具が腐食や汚染を受ける可能性がある、攻撃的な化学物質、高純度媒体、または高温を伴う用途に特に適しています。 PTFE でライニングされた耐酸性ケミカル ティーは、均等ティー構成とレデューシング ティー構成で利用でき、さまざまなパイプ直径に合わせてさまざまなサイズで製造できます。

アプリケーション

PTFE で裏打ちされた耐酸性ケミカル ティーは、腐食性流体、高純度の液体、または汚染管理が必要な媒体を輸送する工業用配管システムで使用されます。

一般的な応用分野は次のとおりです。

· 化学産業:化学工場における強酸（硫酸、硝酸、塩酸）、強アルカリ（水酸化ナトリウム、水酸化カリウム）、有機溶剤の輸送。

· 製薬業界:製品の純度を維持する必要がある高純度の試薬および有効成分の輸送。

· 石油化学および石油・ガス:腐食性炭化水素、酸性ガス、化学添加物の処理と輸送。

· 水処理:腐食性の処理薬品、漂白剤、および攻撃的な成分を含む廃水の取り扱い。

· 食品加工:衛生性と耐食性が要求される酸性またはアルカリ性の食品成分や洗浄液の移送。

· 半導体産業:エレクトロニクス製造における超純水および高純度化学試薬の配送。

典型的なシナリオには次のようなものがあります。

· 酸移送ライン:化学工場における濃硫酸、濃硝酸、塩酸の輸送。

· 苛性処理システム:紙パルプ、繊維、化学処理における水酸化ナトリウムまたは水酸化カリウム溶液の取り扱い。

· 溶媒供給システム:炭素鋼が侵されやすいトルエン、キシレン、塩素化炭化水素などの有機溶剤の搬送。

· 高純度水システム:製薬・半導体施設における金属汚染防止のための純水・超純水の配水。

· 廃棄物処理システム:環境処理プラントでの腐食性廃水および化学廃棄物の流れの処理。

動作原理と製造プロセス

動作原理

PTFE ライニングは、腐食性媒体と金属シェルの間の化学的に不活性な隔離層として機能します。 PTFE（ポリテトラフルオロエチレン）は、炭素－フッ素結合構造を持ち、化学的安定性の高いフッ素ポリマーです。この材料は、高温での溶融アルカリ金属、元素フッ素、および特定のフッ素化化合物を除いて、ほとんどの酸、アルカリ、および有機溶媒による攻撃に対して耐性があります。この不活性性により、T 字型は金属製の外側シェルの完全性を損なうことなく、攻撃的な媒体を輸送することができます。金属シェルはシステム圧力や機械的負荷に耐える構造強度を提供し、PTFE ライニングはプロセス流体との化学的適合性を保証します。

製造工程

PTFE ライニングには 2 つの主な製造方法が使用されます。

1. 粉末成形（静水圧成形・圧縮成形）
PTFE 粉末を T 型キャビティに充填し、高圧等方圧プレス (通常約 30 MPa) を行った後、焼結プロセスを経て、緻密で均一なライニング層を形成します。このプロセスにより、ライニング密度が高まり、性能が向上します。

2. 押出（プッシュ）法
PTFE粉末をチューブ状に押し出し、金属パイプに引き込みます。この方法は主に、より小さな直径 (DN100 まで) とより低い負圧の用途に使用されます。

ライニング形成後の組立プロセスでは、接合部の完全性とシール性能を確保するために、標準仕様に従って金属シェルのコンポーネントを溶接し、フランジを取り付けます。

使用上の注意

PTFE ライニング ティーの最適な耐用年数と安全な操作を確保するには、次の点に従う必要があります。

1. Temperature and Pressure Limits:

・動作温度範囲：正圧下で-180℃～+160℃。

・定格圧力：サイズやプロセスにより異なりますが、通常2.5～3.0MPaまで。

2. インストール:

· 取り付ける前に、フランジのシール面を傷、切り傷、または衝撃から保護する必要があります。

・ライニング施工後の金属本体への溶接、切断、火炎加熱等は行わないでください。熱源から少なくとも 1 メートルの距離を保ってください。

· フランジ接続をボルトで締める場合は、適切なガスケットとトルク仕様を使用してください。

3. ストレージ：

・直射日光や雨を避け、屋根のある場所に保管してください。

・裏地を損傷する可能性のある激しい積み重ねや衝撃は避けてください。

4. 制限事項:

· PTFE は、溶融アルカリ金属、フッ素元素、または三フッ化塩素や六フッ化ウランなどの特定のフッ素化化合物には適していません。

· 温度と圧力の制限を同時に超えてはなりません。温度が高くなると、最大許容圧力が低下する可能性があります。

よくある質問

Q1: PTFE ライニング T シャツはどのような化学薬品に対応できますか?
A1:PTFE は、ほとんどの酸、アルカリ、有機溶剤に対して耐性があります。硫酸、硝酸、塩酸、水酸化ナトリウム、その他多くの有機溶媒に適合します。例外には、高温の溶融アルカリ金属、フッ素元素、および特定のフッ素化化合物が含まれます。

Q2: これらの T シャツはどの温度範囲をサポートしていますか?
A2:PTFE 裏地付き T シャツは、-180 °C ～ +160 °C の正圧下で使用できます。製造プロセスによっては、真空条件下では温度限界が低くなります。

Q3: PTFE ライニング T シャツにはどのようなサイズがありますか?
A3:標準サイズの範囲は通常 DN15 (1/2 インチ) から DN600 (24 インチ) で、等価 T 字構成とレデューシング T 字構成の両方が利用可能です。特定のプロジェクト要件に合わせてカスタム サイズを製造できます。

Q4: PTFE ライニングの品質はどのようにテストされますか?
A4:ライニングの完全性は、通常、指定された電圧 (通常 10 ～ 25 KVA) でのスパーク テスト (放電検出) を使用してテストされ、ライニング層のピンホールや欠陥が特定されます。完成した継手に対しても静水圧試験が行われます。

Q5: PTFE 裏地付きティーは真空条件下でも使用できますか?
A5:はい。静水圧プレスで製造された製品は、真空条件下での使用が可能です。真空条件下での最大動作温度は、特定の製造方法によって異なります。
