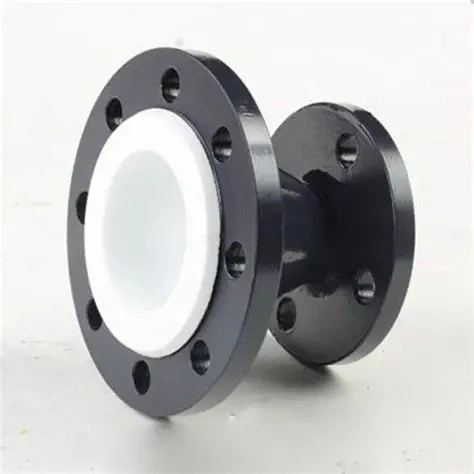

産業用配管システム用の卸売PTFEライニング減速機

PTFE ライニングレデューサーは、耐食性の工業用配管システムで異なる直径のパイプを接続するように設計されています。これらは、腐食性媒体用に裏打ちされた流路を維持しながら、より大きなパイプセクションとより小さなパイプセクションの間で徐々に移行します。卓燕は、化学、製薬、その他の産業プロセス用途向けの PTFE 裏地付き継手を中国に拠点を置くメーカーおよびサプライヤーです。

内部の PTFE ライニングは、搬送媒体を鋼製減速機本体から分離し、互換性のある酸性、アルカリ性、その他の化学媒体によって引き起こされる腐食から金属基板を保護します。 Zhuoyan は、さまざまなパイプラインのレイアウトや接続要件に合わせて、カスタマイズされた入口と出口の直径、レデューサーの長さ、フランジ仕様を提供します。

同心または偏心: 適切な減速機の選択

同心減速機と偏心減速機の主な違いは、中心線の位置です。この構造上の違いは、減速機がパイプラインにどのように適合するか、また水平パイプ部分内でガスまたは液体がどのように集まるかに影響します。

減速機の種類	構造設計	一般的な選択上の考慮事項
同心PTFEライニング減速機	入口と出口は同じ中心線を共有し、対称的な移行部を形成します。	多くの垂直配管配置など、配管の中心線を揃える必要がある場所に適しています。設置方向や設置スペースをご確認ください。
偏心PTFEライニング減速機	入口と出口の中心線はオフセットされており、片側は平らのままです。	ガスの蓄積や液体の滞留を管理する必要がある場合、水平配管でよく検討されます。平面側の向きは、エアポケットの防止が優先されるか、排水の促進が優先されるかによって決まります。

ポンプ吸引ラインの場合、偏心減速機を平らな面を上にして取り付けると、エアポケットを防ぐことができます。完全な排水が必要な用途では、平らな面を下にした配置の方が適切な場合があります。最終的な構成は、パイプラインの向きだけで選択するのではなく、配管レイアウトと動作要件に照らして確認する必要があります。

レデューサーの寸法とパイプラインの互換性

減速機は接続する配管のサイズと設置寸法の両方に適合する必要があります。山東卓燕新材料有限公司は、プロジェクトの要件に応じて入口直径、出口直径、減速機の長さ、フランジ規格をカスタマイズできます。

入口と出口の直径:必要な直径の変化を確立するには、より大きいおよびより小さい公称パイプサイズを指定します。
レデューサーの長さ:既存の継手から置き換える場合は、設置可能スペースと必要な面間寸法をご確認ください。
フランジ接続:既存のパイプラインとの互換性を確保するために、フランジの規格、呼びサイズ、および関連する接続寸法を提供します。
インストール構成:同心減速機が必要か偏心減速機が必要かを特定し、配管配置に特別な制約がある場合は図面を提供します。

交換プロジェクトの場合、注文前に既存の減速機の寸法とフランジの境界面を確認すると、取り付けの不一致を避けることができます。新しい配管システムの場合、減速機の形状を周囲の配管やその他の継手とともに選択する必要があります。

PTFEライニング、流動遷移、および品質検査

PTFE ライニングは、プロセス媒体とスチール本体の間に耐食性の内部バリアを提供します。その化学的適合性は、媒体の組成、濃度、動作温度、および使用条件に従って評価する必要があります。

スムーズな内部移行により、異なる直径のパイプを接続する際の流路の不必要な急激な変化を回避できます。減速機の形状を適切に適合させると、流れの乱れと媒体の滞留を制限できますが、実際の流れの抵抗と乱流は、流量、直径比、減速機の長さ、および幅広の配管設計にも依存します。

出荷前に、各 PTFE ライニング減速機は高電圧スパークピンホール検査を受け、ライニングの完全性をチェックします。この検査は、フィッティングをプロセスラインに取り付ける前に、PTFE バリアの潜在的な不連続箇所を特定するのに役立ちます。

産業用途

化学処理:互換性のある腐食性液体および化学媒体を輸送するパイプラインの直径の変化。
医薬品生産:原料およびプロセス媒体移送システムにおけるパイプサイズの移行。
腐食性液体の供給:呼び径が異なるパイプラインセクション間の接続。
ファインケミカル製造：化学合成および移送システムにおける耐食性還元接続。
高純度化学設備：必要な媒体適合性とプロセス条件に応じて選択されるライニング配管構成。

よくある質問

PTFEライニングレジューサーの同心円状レデューサーと偏心円状レデューサーの違いは何ですか?

同心減速機は入口と出口の間に共通の中心線を維持しますが、偏心減速機はオフセットした中心線と 1 つの平らな側面を持ちます。同心円状の設計は、中心線の位置合わせが必要な場合に一般的に検討されます。偏心設計は、空気の蓄積や液体の滞留を制御する必要がある水平ラインで役立ちます。適切なタイプと方向は、配管レイアウトと動作要件によって異なります。

PTFEライニング減速機はスラリー搬送に使用できますか?

技術的な確認を条件として、スラリーサービス用に偏心構成を検討する場合があります。適合性は、スラリー組成、固体粒子の特性、流動条件、減速機の形状、およびライニングの要件によって異なります。ご注文前に評価用のメディアの詳細と動作条件をお知らせください。

既存のパイプラインに合わせてフランジ規格をカスタマイズできますか?

はい。配管設計に合わせてフランジ規格と接続寸法をご指定いただけます。必要な接続形状を確認するために、既設のフランジ仕様、配管の呼びサイズ、および関連する図面をご提供ください。

見積もりにはどのような情報が必要ですか?

入口直径、出口直径、減速機の種類、必要な長さ、フランジ規格、搬送媒体、使用温度、圧力条件、数量をお知らせください。交換プロジェクトの場合は、既存の製品の図面や寸法測定も役に立ちます。

PTFE ライニング減速機の見積もりをリクエストする

カスタマイズされた PTFE ライニング減速機の要件については、Zhuoyan にお問い合わせください。中国に拠点を置くメーカーおよびサプライヤーとして、当社はお客様のパイプライン設計に応じて、減速機の寸法、同心または偏心構成、フランジ接続について話し合うことができます。技術要件を送信して、製品の詳細と工場の見積もりをリクエストしてください。
