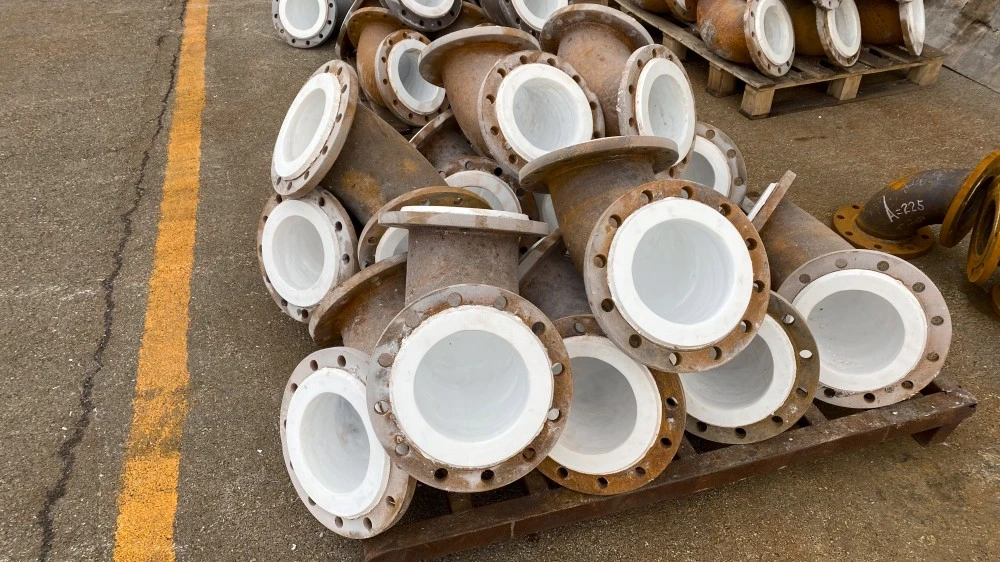

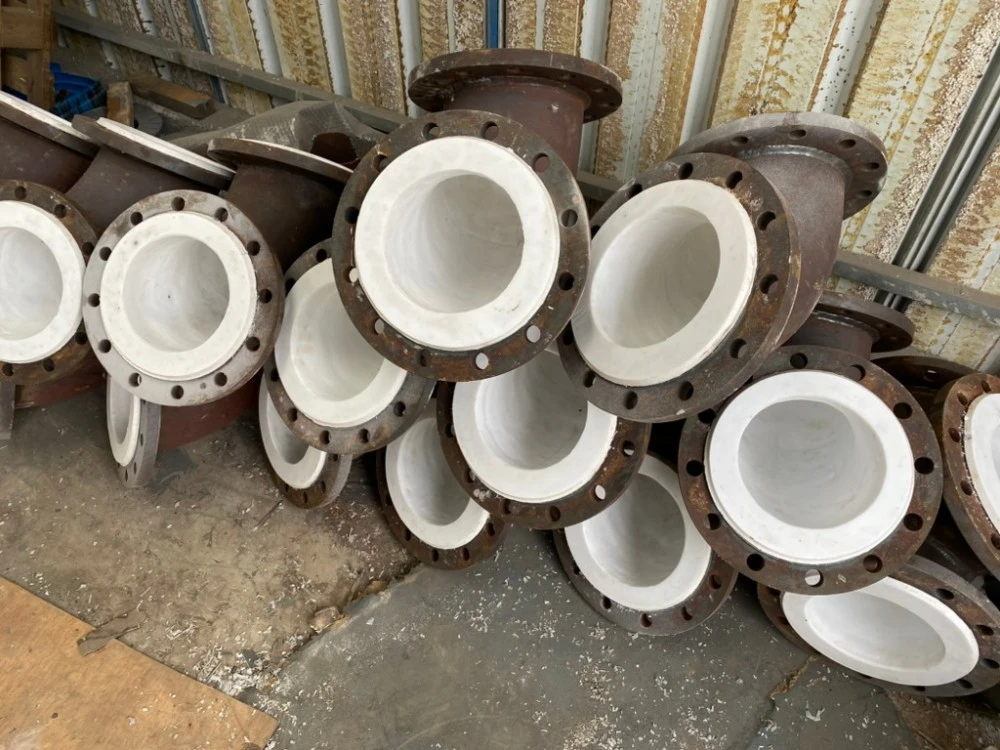

PTFEライニング工業用プロセスパイプエルボ

Zhuoyan は中国の専門メーカーで、耐食性の方向転換を必要とするパイプライン システム向けに設計された PTFE ライニングの産業用プロセス パイプ エルボを提供しています。これらの継手は、炭素鋼またはステンレス鋼のバリエーションがあるスチール製ハウジングと PTFE インナーライニングを組み合わせています。スチールシェルは機械的強度と耐圧性を提供し、PTFE ライニングは攻撃的なプロセス媒体による化学的攻撃から保護します。

技術仕様

PTFEライニング工業用プロセスパイプエルボとは何ですか？

PTFEライニング管エルボは、鋼製エルボ本体の内面にポリテトラフルオロエチレン（PTFE）ライニングを施した、配管システムの流れの方向を変えるために使用される管継手です。 PTFE 層は、搬送される流体と金属ハウジングの間のバリアとして機能し、スチール基板の腐食を防ぎます。エルボは、圧縮成形、静水圧成形、トランスファー成形などのプロセスを通じて、鋼製エルボ シェルを PTFE 材料で裏打ちすることによって製造されます。標準構成には 45 度および 90 度のエルボが含まれており、サイズは DN25 (1 インチ) から DN600 (24 インチ) までご利用いただけます。

アプリケーション

Zhuoyan PTFE ライニング産業プロセス パイプ エルボは、強力な流体輸送のための耐食性配管を必要とする産業プロセスに適用されます。具体的な応用分野には次のようなものがあります。

・酸、アルカリ、有機溶剤を扱う化学・石油化学処理システム

・製品の純度や耐食性が要求される医薬品製造

・排煙脱硫（FGD）システムを含む発電設備

・廃水処理や排ガス処理などの環境工学応用

· 焦げ付き防止の不活性表面が汚染を防ぐ食品および飲料の加工

利点

1. 耐食性: PTFE ライニングは、溶融アルカリ金属、元素フッ素、および特定の芳香族炭化水素を除く、ほとんどの化学媒体に対する耐性を提供します。このため、エルボは幅広い濃度範囲の強酸、アルカリ、有機溶剤の取り扱いに適しています。

2. 温度範囲: PTFE ライニングエルボの一般的な動作温度範囲は -180°C ～ +160°C ですが、具体的な動作温度は PTFE グレードと動作条件に基づいて決定できます。

3. 圧力性能: 使用温度範囲内で、PTFE ライニングエルボは 3.0 ～ 4.0 MPa までの使用圧力に耐えることができます。スチール製ハウジングはシステム圧力をサポートする機械的強度を提供し、ライナーは腐食から保護します。

4. こびりつきにくい表面: PTFE内面は摩擦係数が低いため、流動抵抗が低減され、パイプ壁への媒体の付着が防止されます。

メンテナンスと考慮事項

PTFE ライニング製品は、取り扱いとメンテナンスの要件がライニングのないスチール製品とは異なります。 Zhuoyan の PTFE 裏地付きエルボには、次の考慮事項が適用されます。

取り扱いと保管– PTFE で裏打ちされた製品は、屋内の涼しく乾燥した状態で保管してください。フレア面を保護するエンドボードは、設置直前まで所定の位置に置いたままにしておく必要があります。輸送中は、ライナーを損傷する可能性があるため、移動の補助としてボア内に何も置かないでください。

インストール– 溶接、ろう付け、はんだ付け、または火炎切断は、ライナーに損傷を与え、有毒ガスが発生する可能性があるため、ライニング製品に対して実行しないでください。フランジボルトは、トルクレンチを使用して対角の逆の順序で締める必要があり、試運転の 24 時間後とその後は毎年締め直すことが推奨されます。

通気孔– ほとんどの PTFE ライニング製品には通気孔 (通常直径 3 ～ 5 mm) が装備されており、これは 2 つの目的を果たします。1 つは透過ガスを逃がしてライナーの崩壊を防ぐこと、もう 1 つはライナーの破損を早期に示すことです。これらの通気孔は塗料やその他の物質で塞がれてはなりません。製品が通気孔から漏れているのが観察された場合は、直ちに使用を中止してください。

ガスケット– PTFE でライニングされたアイテムを同様の製品に接続する場合、通常はガスケットは必要ありません。ガラス、セラミック、特殊金属などの異種材料に接続する場合は、PTFE エンベロープ ガスケットまたは同様のデバイスをお勧めします。

配送と梱包

Zhuoyan の PTFE ライニング パイプ エルボは、輸送および保管中に PTFE ライニングが確実に保護されるように梱包されています。エンドプレートはフランジ面を保護し、梱包材は設置前に所定の位置に残ります。製品は通常、木箱に梱包されます。

よくある質問

Q1: Zhuoyan PTFE ライニングエルボの最高使用温度は何度ですか?

A1:標準の PTFE 裏地付きエルボは、-180 °C ～ +160 °C で動作します。実際の温度制限は、PTFE グレード、圧力条件、輸送される媒体の化学的特性によって異なります。

Q2: PTFE でライニングされたエルボは真空下でも使用できますか?

A2:はい。 Zhuoyan PTFE ライニングエルボは、指定された温度範囲内の真空条件下で使用できます。

Q3: PTFE でライニングされたエルボはどのような化学物質に耐性がありますか?

A3:PTFE は、強酸、強アルカリ、有機溶剤など、ほとんどの化学媒体に対する耐性を備えています。この材料は、溶融アルカリ金属、元素状フッ素、または特定の芳香族炭化水素には適していません。

Q4: PTFE ライニングエルボを取り付ける場合、ガスケットは必要ですか?

A4:PTFE 裏地付きアイテムを同様の PTFE 裏地付き製品に接続する場合、通常、ガスケットは必要ありません。異種材料に接続する場合は、PTFE エンベロープ ガスケットまたは同等品を推奨します。
