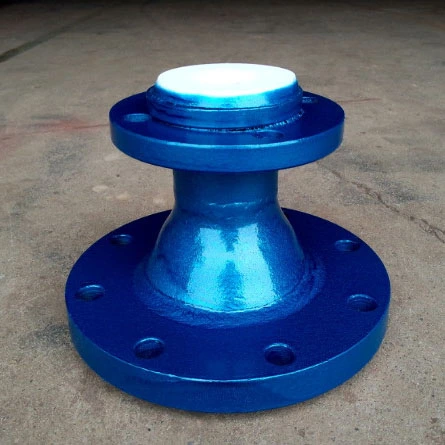

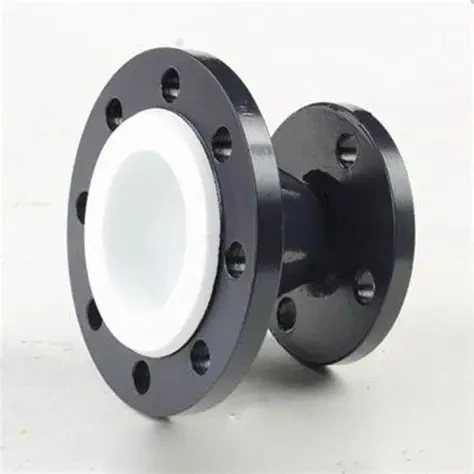

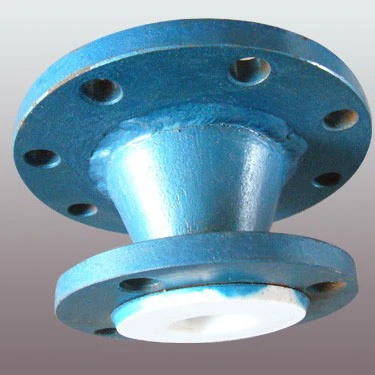

PTFEライニング化学品製造パイプライン減速機

Zhuoyan PTFE ライニング化学生産パイプライン レデューサーは、化学処理システムで異なる直径のパイプを接続するために使用される重要なパイプ継手です。この製品は、炭素鋼またはステンレス鋼のアウターシェルと高密度 PTFE ライナーを組み合わせており、機械的強度と優れた耐食性の両方を保証します。この還元剤は、攻撃的な酸、アルカリ、有機溶剤を扱う化学、製薬、石油化学、塩素アルカリ産業で広く使用されています。 Zhuoyan は、ライナーの完全性と漏れ防止性能を保証するための精密製造に重点を置いています。

PTFEライニング化学品製造パイプライン減速機とは何ですか?

PTFE でライニングされたパイプライン レデューサーは、配管システム内で流れを大口径パイプから小口径パイプへ (またはその逆に) 移行させるテーパー継手です。 PTFE ライナーは金属シェルと腐食性プロセス流体の間のバリアとして機能し、金属基板への化学的攻撃を防ぎます。この設計により、減速機はスムーズな流れ特性を維持し、乱流を低減しながら、高温高圧の腐食性サービスに対応できます。

技術仕様

主な利点

· 化学的不活性度:PTFE ライナーは、塩酸、硫酸、硝酸、苛性ソーダなどの一般的な腐食性化学薬品に耐性があり、長期安定性を保証します。

· スムーズなボア:非粘着性の PTFE 表面により、圧力降下が最小限に抑えられ、スケールが軽減され、簡単に掃除できます。

· 機械的保護:鋼製の外側シェルは外部の荷重や衝撃に対する構造的サポートを提供し、ライナーは化学的に保護されたままです。

· 漏れ防止設計:精密に加工されたフランジ面とライナーの重なりにより、接続点での密閉性が確保されます。

· カスタマイズ可能なサイズ:Zhuoyan は、既存のパイプライン システムに適合するさまざまな直径、圧力定格、端接続の減速機を提供しています。

· 長寿命:Zhuoyan 減速機を適切に取り付けると、長期間にわたって安定した動作が得られ、メンテナンスの頻度と交換コストが削減されます。

応用分野

· 化学処理プラント:反応器、蒸留塔、貯蔵タンク内の酸、アルカリ、塩、有機溶媒の輸送。

· 石油化学および精製:分解装置、脱硫システム、廃棄物処理ラインにおける腐食性媒体の移動。

· 金属仕上げとメッキ：酸洗槽、エッチング液、廃液処理。

· 発電量:強力な添加剤を使用した排煙脱硫 (FGD) システムおよび冷却水回路。

製造工程とワークフロー

1. シェルの準備:鋼管は切断、溶接（必要な場合）され、指定された減速機寸法とフランジ面に機械加工されます。

2. ライナー成形：PTFE 粉末を圧縮して焼結してプリフォームにするか、PTFE シートを巻き付けて融着して均一なライナー層を形成します。

3. ライナー挿入:PTFE ライナーはスチール シェルに挿入され、ライナーのフランジ面がスチールのフランジ面に重なってシールされます。

4. フランジ面:フランジ面は平らに機械加工されており、ガスケットをシールするための滑らかで均一な表面が確保されています。

5. 真空テスト:各減速機は真空気密性試験を受けて、ライナーとシェルの間の潜在的な空隙や層間剥離を検出します。

6. 静水圧試験:組み立てられた減速機は、漏れと構造の完全性について 1.5 倍の定格圧力でテストされます。

7. 最終検査:梱包前の寸法チェック、ライナーの厚さ測定、目視検査。

使用上の注意

· 温度制限:軟化やクリープ変形を防ぐため、PTFE ライナーの最大連続使用温度を超えないようにしてください。

· 圧力サージ:突然の圧力スパイクやウォーターハンマー効果を避けてください。ライナーが損傷したり、ジョイントが緩んだりする可能性があります。

· 化学的適合性:PTFE は幅広い耐性を持っていますが、特に高温では、特定のプロセス流体との適合性を常に確認してください。

· フランジボルトの締め付け：ガスケットを均一に圧縮し、ライナーの歪みを避けるために、推奨されるトルク シーケンスと値に従ってください。

· 取り扱いと保管:輸送や保管中にフランジ面やライナー表面を傷や衝撃から保護します。直射日光を避け、屋内に保管してください。

· 使用前の点検:取り付ける前に、ライナーまたはフランジ面に目に見える損傷がないか確認してください。亀裂や変形が見られる場合は交換してください。

よくある質問

Q1: この減速機は150℃の塩酸に対応できますか?

A1: はい、PTFE は塩酸中で 180°C まで安定です。ただし、圧力条件を確認し、具体的なサービスの推奨事項については Zhuoyan にご相談ください。

Q2: カスタムサイズの標準リードタイムはどれくらいですか?

A2: 標準サイズは通常 10 ～ 20 営業日以内に入手可能です。カスタム直径または特殊な材質の場合は、注文数量に応じて 25 ～ 30 営業日かかる場合があります。

Q3: Zhuoyan はインストール ガイドやビデオを提供していますか?

A3:はい、Zhuoyan はすべての注文に指示を提供します。必要に応じて遠隔ビデオ指導も可能です。

Q4: 大量注文の前にテスト用のサンプルを入手できますか?

A4: はい、サンプルのご注文は大歓迎です。サンプル製作の仕様、コスト、納期については弊社営業までお問い合わせください。
