当社の製品範囲には、PTFE シートライニング装置、PTFE スプレーおよびローラー コーティング、プラスチックライニング装置、PTFE ライニング鋼管および継手、PTFE、PFA、ETFE、FEP およびその他の先端材料で作られた関連フッ素ポリマー部品が含まれます。

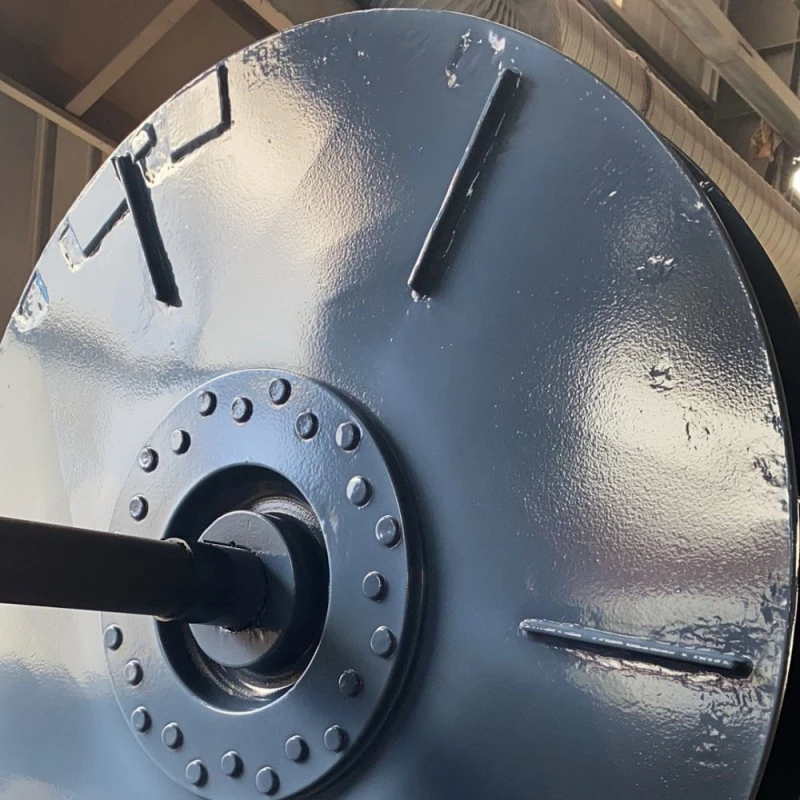

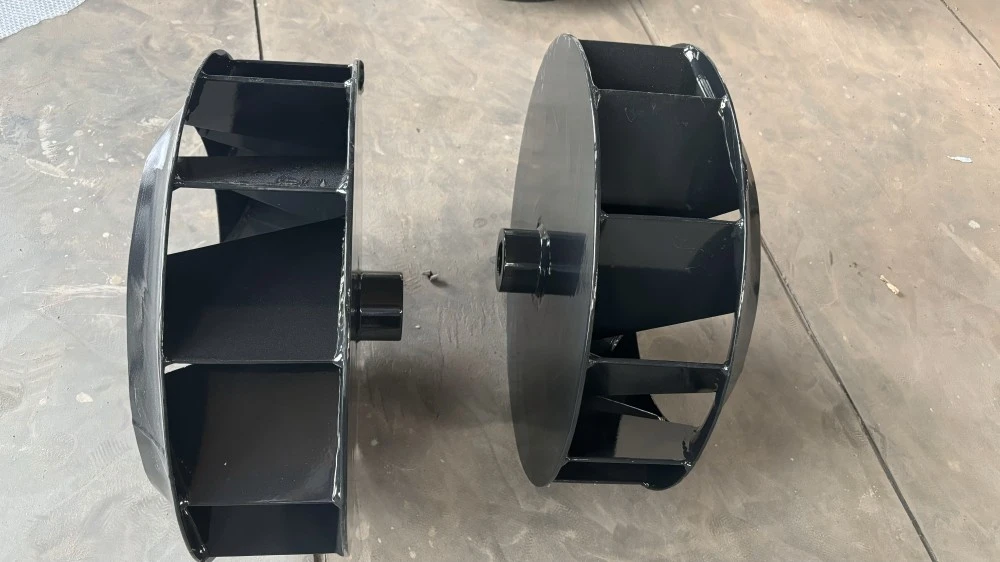

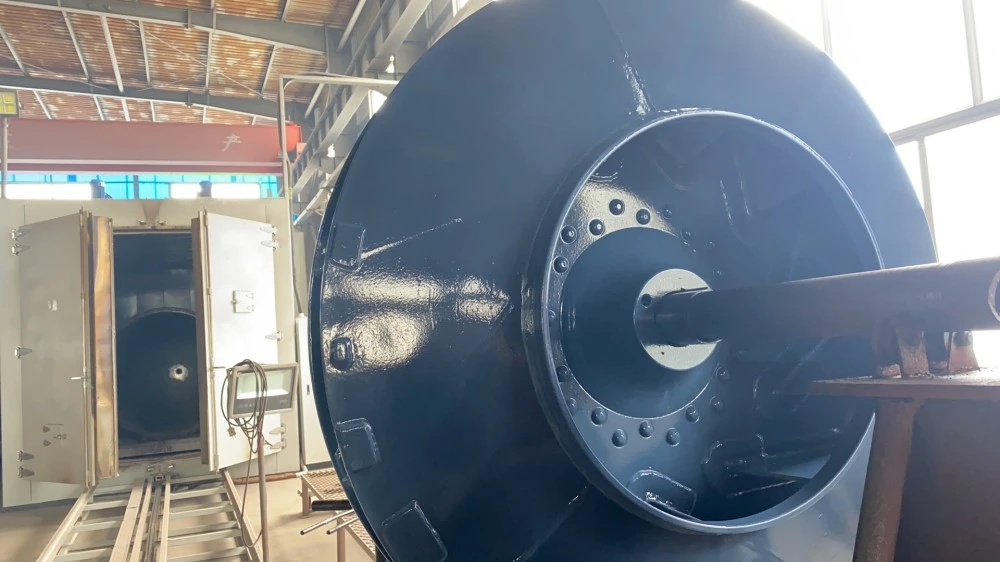

Zhuoyan PTFE 裏地付き耐食性インペラは、金属の構造的完全性と PTFE の化学的不活性性を組み合わせています。金属基板は動作中のトルク、曲げ力、振動に耐える機械的強度を提供し、PTFE ライニングは金属を腐食性媒体から隔離します。この構造により、化学、製薬、湿式冶金産業にわたる攻撃的な化学物質を扱うタンクや反応器に適しています。非粘着性の表面により製品の付着が最小限に抑えられ、安定した混合と簡単な洗浄が保証されます。
| パラメータ | 仕様 |
| 基板材料 | 炭素鋼・ステンレス鋼 |
| 裏地素材 | PTFE |
| 動作温度範囲 | -180℃～+160℃ |
| 一般的なインペラのタイプ | アンカー、タービン、プロペラ、パドル、フレーム、ヘリカルリボン |
| 一般的な速度範囲 | アンカー/フレーム: 60 ～ 300 rpm。タービン/プロペラ: アプリケーションに依存 |
| 寸法 | 反応器/タンクの寸法に基づいてカスタマイズ可能 |
| 表面特性 | こびりつきにくく、摩擦係数が低く、お手入れが簡単 |
PTFE ライニング耐食性インペラは、すべての接液面がポリテトラフルオロエチレン (PTFE) でコーティングまたはライニングされたスチールコア (炭素鋼またはステンレス鋼) を備えた混合コンポーネントです。スチールコアは撹拌に必要な構造強度と剛性を提供し、PTFE 層は酸、アルカリ、溶剤、その他の腐食性流体による化学的攻撃から保護します。耐食性の反応容器、撹拌タンク、貯蔵タンクなどに使用されるブレードです。一般的なタイプには、アンカー、タービン、プロペラ、パドル、リボン ブレードなどがあります。
材料構成:
PTFE ライニング耐食性インペラは、金属基材と PTFE ライニングで構成されています。金属基材、通常は炭素鋼 (Q235B) またはステンレス鋼 (304、316L) は、混合中のトルク、曲げ荷重、および振動に耐える機械的強度を提供します。 PTFE ライニングは濡れた表面をすべて覆い、耐薬品性と非粘着性の表面を提供します。
製造工程:
ライニングの性能と耐用年数は、製造プロセスに大きく依存します。 Zhuoyan は、アプリケーション要件に基づいて次のプロセスを採用します。
1. 圧縮成形および焼結
PTFE 粉末を金属インサートと一緒に金型に入れ、高圧下で圧縮し、高温で焼結します。このプロセスにより、金属基材に強力に接着する緻密で均一なライニングが得られます。圧力変動、真空、熱サイクルに対する優れた耐性を備えています。
2. ラッピング＆焼結
PTFE テープを金属基板に巻き付け、炉で焼結してシームレスなライニングを形成します。この方法は優れた耐薬品性を備え、それほど過酷ではない用途に適しています。
3. シートライニング
PTFE シートを所定の形状に切断し、接着剤を使用して金属表面に溶接継ぎ目で貼り付けます。これはコスト効率の高いオプションですが、成形プロセスと比較して、真空または熱衝撃下で剥離しやすくなります。
動作中、インペラはシャフトを介してモーターによって駆動され、容器内の均質化、固体懸濁、熱伝達、化学反応を促進する流体の流れパターン (軸方向、半径方向、または接線方向) を作成します。
Zhuoyan PTFE ライニングインペラを適切に選択するには、複数のプロセスパラメータを評価する必要があります。次の要素が重要な参考資料として役立ちます。
1. 流体の特性
粘度、密度、固形分含有量、腐食性を考慮してください。一般に、低粘度の流体はプロペラまたはタービンのタイプに適しています。高粘度流体または非ニュートン流体では、適切なバルク移動を確保するためにアンカー、フレーム、または螺旋リボンの設計が必要です。
2. 混合の目的
均質化、固体懸濁、ガス分散、熱伝達、化学反応などのさまざまな目的には、特定の流れパターンが必要です。軸流インペラ (プロペラなど) は混合と懸濁に適しています。ラジアルフローインペラ (タービンなど) は、ガス分散やせん断強度の高いプロセスに適しています。
3. 容器の形状
タンクの直径、高さ対直径の比、底部の形状、内部構造（バッフル、コイル）の有無は、インペラのサイズ、配置、段数に影響します。背の高いタンクでは、単一のシャフトに複数のインペラを取り付ける必要がある場合があります。
4. スピードとパワー
速度が高くなると、混合強度とせん断力が増加しますが、インペラ、シャフト、ライニングにかかる応力も大きくなります。インペラのタイプとプロセス要件に基づいて速度とモーター出力を選択し、過度の振動やキャビテーションを引き起こす可能性のある操作を避けてください。
| 運営プロジェクト | 正しい練習 | 間違った習慣 |
| スタート前チェック | インペラがしっかりと取り付けられ、トランスミッションコンポーネントがしっかりと固定されていることを確認してください。容器内に異物がないか確認してください。空運転を防ぐため、液面がインペラを覆っていることを確認してください。 | 検査なしで開始。不十分な液面または空の容器で運転すると、PTFE ライニングに空運転による損傷やシャフトの曲がりが発生します。 |
| 動作パラメータ | Zhuoyan が指定した温度、速度、電力の範囲内で動作してください。設定値まで徐々に速度を上げてください。 | 温度制限を超えて長時間使用すると、PTFE の軟化と変形が発生します。速度の超過により激しい振動やライニングの剥離が発生します。 |
| 材料の追加 | 固形物は添加する前に溶解または粉砕してください。大きな塊からの衝撃を避けるために、徐々に導入してください。 | 大きな固体の塊や硬い粒子を直接加えると、ライニングやインペラのアンバランスに衝撃による損傷が発生します。 |
| クリーニングとメンテナンス | 特に粘性媒体、結晶化媒体、または重合媒体の場合は、各バッチ後すぐに洗浄してください。ライニングの完全性を定期的に検査してください。非金属製の柔らかいブラシまたは高圧水を使用してください。 | 乾燥物を叩いて強制的に除去する。金属スクレーパーや鋭利な工具を使用してライニングの表面をこすります。 |
| シャットダウン手順 | シャットダウンする前に徐々に速度を下げてください。材料の沈降を防ぐため、停止後は直ちにシステムを排水またはフラッシュしてください。 | 突然の高速シャットダウン。材料が容器内に長期間放置されると、結晶化、閉塞、またはライニング欠陥部の腐食が発生します。 |
| 定期点検 | インペラのバランス、ライニングの厚さ、接着状態を定期的に（たとえば、500 運転時間ごと）チェックし、データを記録します。 | 異常が発生した場合のみ検査する。ライニングの小さな亀裂や磨耗を無視して運転を続けると、媒体の浸透や基板の腐食が発生します。 |
Zhuoyan は、輸送中の機械的損傷や汚染を防ぐために、すべての PTFE ライニング耐食性インペラが適切に梱包されていることを保証します。
保護包装: 各インペラは、PTFE 表面を衝撃や磨耗から保護するために、傷防止フィルムまたはフォームパッドで個別に包まれています。
安全性とサポート: 包装されたインペラは、輸送中の移動、転がり、衝突を防ぐために、カスタムカットのサポートとストラップを使用して木箱または頑丈なカートン内にしっかりと固定されています。
Q1: PTFE でライニングされたインペラはどのような化学物質を処理できますか?
A1:PTFE は、強酸、アルカリ、有機溶剤、および王水、フッ酸、濃硫酸、硝酸などの酸化剤に耐性があります。
Q2: 最高使用温度はどれくらいですか?
A2:標準の PTFE ライニングは、-180 °C ～ 160 °C で動作します。特定の温度要件については、Zhuoyan にお問い合わせください。
Q3: 既存のタンクに合わせてインペラをカスタマイズできますか?
A3:はい、Zhuoyan は容器の寸法、プロセス条件、混合要件に基づいてカスタム設計と製造を提供します。
Q4: PTFE でライニングされたインペラはどのように掃除すればよいですか?
A4:非粘着性の PTFE 表面により、溶剤、水、または機械的な拭き取りで簡単に掃除できます。ライニングを損傷する可能性がある鋭利な工具の使用は避けてください。
Q5: 取り付け時の損傷を防ぐにはどうすればよいですか?
A5:適切なアライメントとトルク仕様を確認し、ライニングに亀裂を与える可能性のある衝撃を避け、取り付ける前に目に見える欠陥がないか検査してください。
