PTFEライニング化学媒体移送エルボ

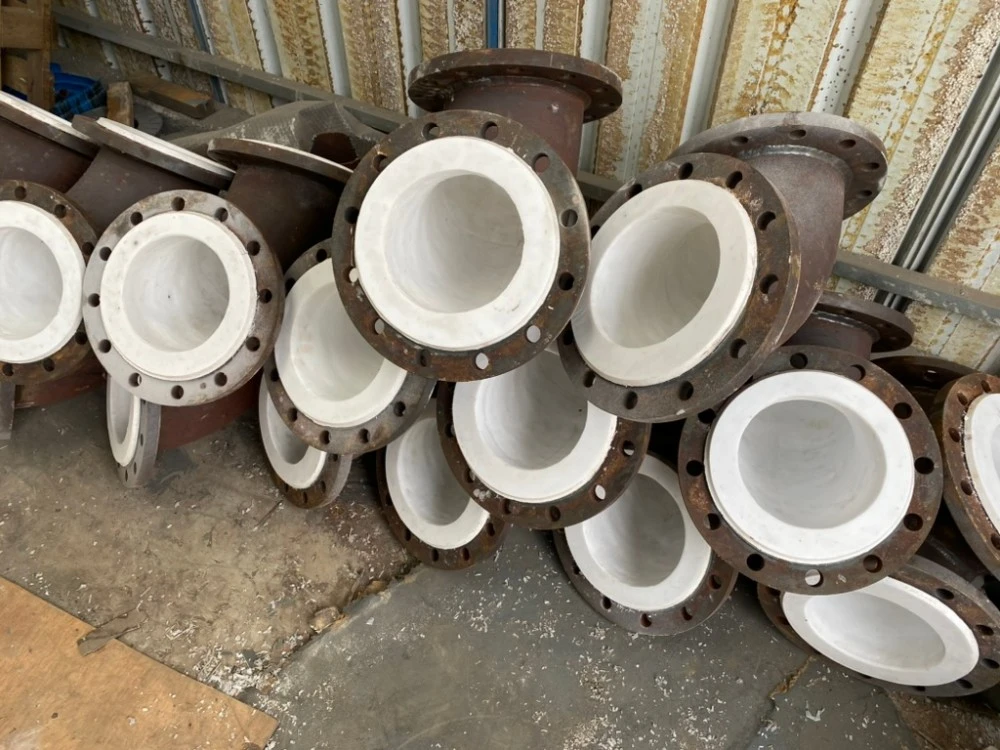

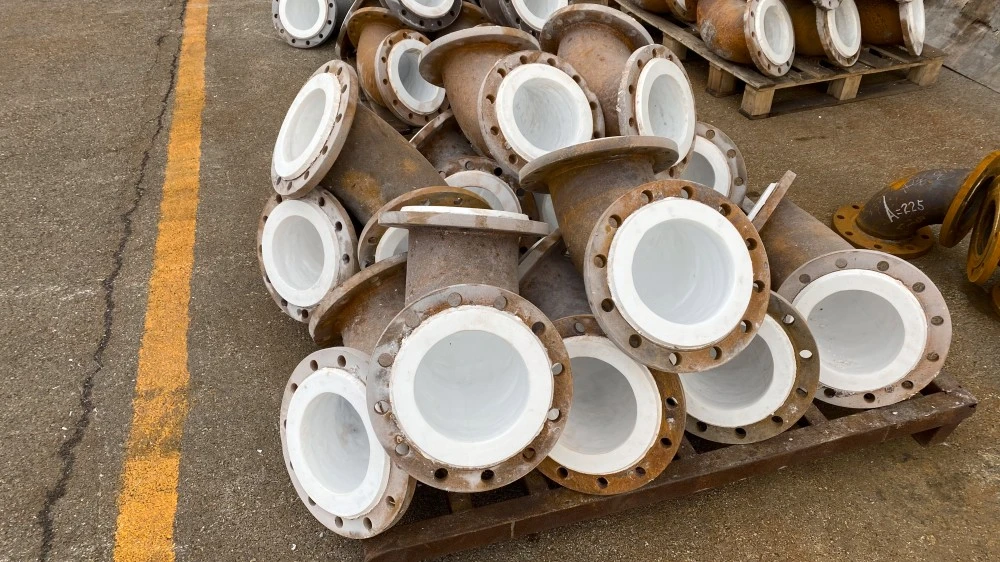

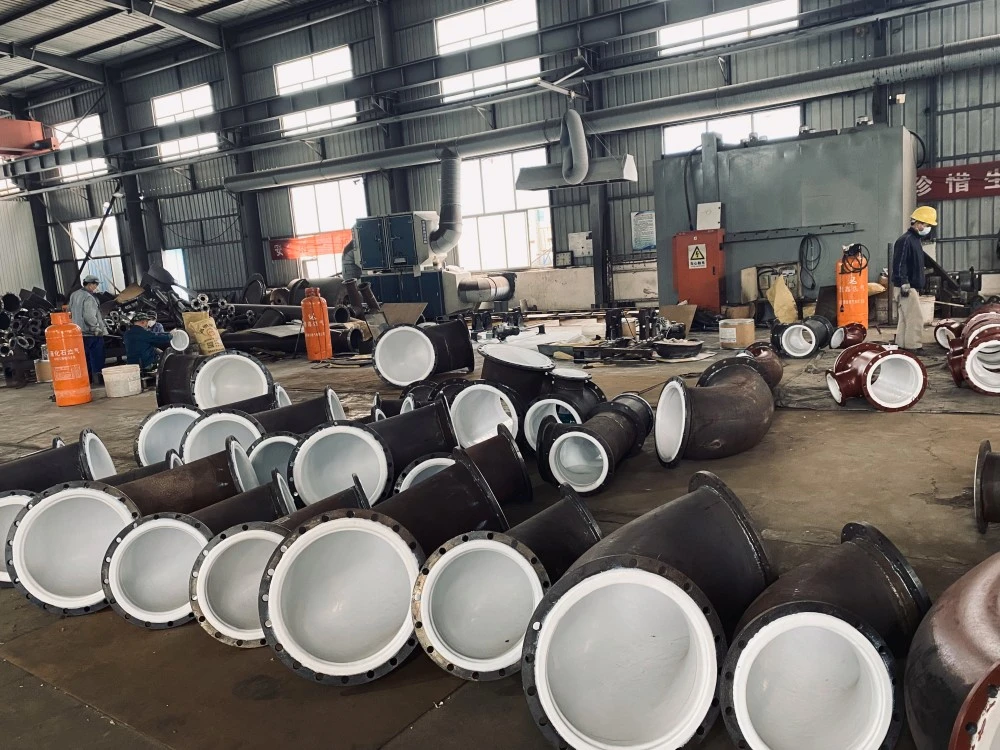

中国のZhuoyanが提供するPTFEライニング化学媒体移送エルボは、腐食性サービスパイプラインの流れ方向を変更するために設計された特殊なパイプ継手です。 Zhuoyan が製造するこの製品は、金属製の外殻 (通常は炭素鋼またはステンレス鋼) と、内面に接着されたポリテトラフルオロエチレン (PTFE) ライナーを備えています。この複合構造により、エルボはプロセス媒体が金属基板に接触するのを防ぎながら、内部圧力と機械的ストレスに耐えることができます。 PTFE ライナーは化学的攻撃に対するバリアを提供するため、エルボは酸、塩基、有機溶剤、その他の腐食性流体の輸送に適しています。

この製品は、45° および 90° を含む標準角度で利用可能で、サイズは DN15 ～ DN600 の範囲です。接続方法には、ANSI B16.5、DIN、または JIS 規格に準拠したフランジ付き端部が含まれ、サイズ要件に応じて固定フランジ構成とルーズ フランジ構成の両方が利用可能です。

技術仕様

利点

耐食性:PTFE ライナーは、溶融アルカリ金属、元素フッ素、および塩化三フッ化物を除くほとんどの化学薬品に耐性があります。このためエルボは、硫酸、塩酸、硝酸、水酸化ナトリウム、さまざまな有機溶媒などの攻撃的な媒体の取り扱いに適しています。

広い動作温度範囲:PTFE で裏打ちされたエルボは、-29 °C から +200 °C まで安定した性能を維持し、一部の設計では最大 260 °C の使用をサポートします。この熱安定性により、高温の化学プロセスと低温保管用途の両方での使用が可能になります。

低摩擦で非粘着性の特性:PTFE ライニングは摩擦係数が低いため、流体輸送時の圧力損失とエネルギー消費が低減されます。また、非粘着性の表面により、固体粒子の付着や堆積物の蓄積が防止され、流量制限のリスクが最小限に抑えられ、メンテナンスが簡素化されます。

圧力および真空能力:金属製の外側シェルは最大 PN10 ～ PN16 (クラス 150 ～ 300) の圧力定格を提供し、PTFE ライナーは最大 150°C の温度での真空サービスをサポートします。この機能は、化学処理で遭遇するさまざまな動作条件に対応します。

製品純度の維持:不活性 PTFE ライニングはプロセス媒体に汚染物質を浸出させないため、エルボは製品の完全性が重要な製薬、食品、高純度化学用途に適しています。

動作原理

PTFE で裏打ちされた化学媒体移送エルボは、金属ハウジングの機械的強度とフッ素ポリマーライナーの化学的不活性性を組み合わせた原理に基づいて動作します。使用中、腐食性媒体は PTFE で裏打ちされた内部を流れ、ポリマーの非粘着性と耐薬品性の特性により劣化や汚染が防止されます。炭素鋼またはステンレス鋼で作られた金属製の外側シェルは、システムの圧力や機械的負荷に耐える構造的完全性を提供します。

PTFE ライナーは、均一な厚さと密度を実現するために、圧縮成形、静水圧成形、ラム押出などのプロセスを使用して製造されます。より大きな直径のエルボ (400NB ～ 600NB) の場合は 2 ピース構造を採用することができますが、より小さなサイズは 1 ピースユニットとして生産されます。ライナーの厚さは熱膨張と収縮に対応できるように設計されており、高い流体摩擦や耐用年数の延長が必要な用途には特別な HD (高密度) ライナーが利用可能です。ライナーと金属シェルの間の界面は熱膨張差を考慮し、動作温度範囲全体にわたってシールの完全性を維持します。

セレクションガイド

Zhuoyan PTFE ライニング化学媒体移送エルボを選択する場合は、次の要素を考慮してください。

1. 使用温度と圧力：システムの継続的およびピーク温度/圧力条件を評価します。標準 PTFE ライナーは最大 200°C までのサービスをサポートし、拡張温度範囲にはバージン PTFE 構成も利用できます。選択した圧力定格 (PN10、PN16、クラス 150、またはクラス 300) がシステム要件と一致していることを確認します。

2. 化学的適合性：PTFE はほとんどの化学物質による攻撃に耐えますが、特定の媒体との互換性を確認してください。 PTFE は溶融アルカリ金属、元素状フッ素、または塩化三フッ化物には適していないことに注意してください。静電荷の蓄積を伴う用途の場合は、帯電防止 PTFE ライナー (体積抵抗率 ≤ 10⁸ Ω・cm) を検討してください。

3. 肘の角度とサイズ：配管レイアウトと流れの特性に基づいて、曲げ角度 (緩やかな流れの遷移には 45°、タイトなルーティングには 90°) を選択します。パイプラインの直径に一致する公称口径サイズを選択してください。サイズDN400～DN600は2ピースエルボ構造が標準です。

4. 接続要件：フランジ規格(ANSI、DIN、JIS)、圧力クラス、フランジ形状(固定/ルーズ)をご指定ください。ボルト穴のパターンと面の寸法を確認し、正しく取り付けてください。

5. アプリケーション環境: 屋外または腐食性大気への暴露の場合は、適切な外装コーティングを指定するか、ステンレス鋼製ハウジングを検討してください。高純度用途 (医薬品、食品) の場合は、PTFE グレードが関連するコンプライアンス要件を満たしていることを確認してください。

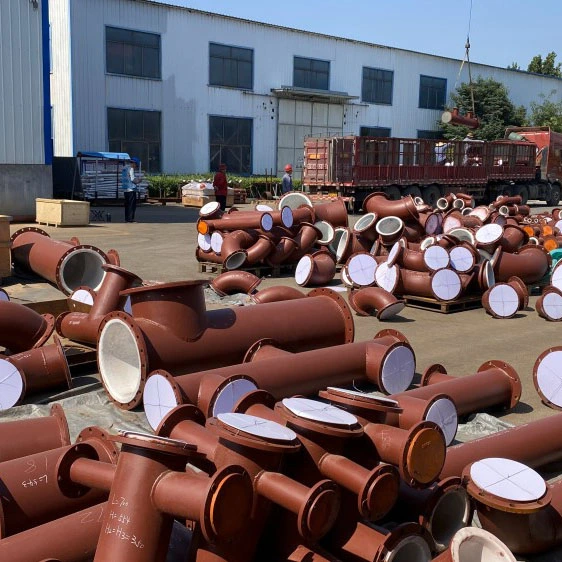

配送と梱包

Zhuoyan PTFE 裏地付き化学媒体移送エルボは、輸送中および保管中の製品の完全性を確保するためにパッケージ化されています。

包装：各エルボは、フランジ面やライナー表面への損傷を防ぐために、エンドキャップまたは合板のブラインドカバ​​ーで個別に保護されています。フランジ接続は保護カバーで固定されています。大きいサイズの場合、輸送中の構造的サポートとして木箱またはパレットが使用されます。

配送：製品はお客様のご要望に応じて船便、航空便、陸送で発送させていただきます。標準的な輸出梱包は国際輸送規制に準拠しています。各出荷には梱包リスト、品質証明書、検査報告書が含まれます。

よくある質問

Q1: PTFE でライニングされたエルボはどのような化学薬品に耐えることができますか?

A1:PTFE は、溶融アルカリ金属、元素フッ素、および塩化三フッ化物を除くほとんどの化学薬品に耐性があります。強酸、強塩基、有機溶剤、酸化剤の取り扱いに適したライニングです。

Q2: 標準使用温度範囲はどれくらいですか?

A2:標準動作温度範囲は -29°C ～ +200°C です。一部の構成では、最大 260°C までのサービスがサポートされます。特定の温度要件については、Zhuoyan にお問い合わせください。

Q3: どのようなサイズがありますか?

A3:Zhuoyan PTFE ライニングエルボは、DN15 ～ DN600 (1 インチ～24 インチ) で、45° と 90° の両方の角度でご利用いただけます。

Q4: 一般的なライナーの厚さはどれくらいですか?

A4: ライナーの厚さはサイズによって異なりますが、標準の厚さは 3 mm から 7 mm です。耐久性の向上が必要な用途には、HD (高密度) ライナーをご利用いただけます。
