PTFEライニング化学パイプラインエルボ

中国の専門メーカーZhuoyanが提供するPTFEライニング化学パイプラインエルボは、防食化学配管システム内の不可欠なコアフィッティングです。腐食性流体の供給ラインでは、流れの方向の変化がエルボで発生します。酸、アルカリ、フッ素含有媒体による高速精練により、曲げ位置がパイプライン全体の中で最も脆弱な破損点となります。通常の炭素鋼エルボは急速な浸食を受けます。単純なスプレー継手は、中程度の精練では塗装の剥がれが発生しやすくなります。当社の複合エルボは、高強度カーボンスチールのアウターボディとシームレスでフルカバーの PTFE インナーライニングを組み合わせており、コーナーでの洗掘腐食のリスクを特に解決します。海外の化学工業団地の密閉型腐食性媒体搬送ラインで広く使用されているPTFEライニング直管、ティー、レデューサーと直接適合します。

PTFEライニング化学パイプラインエルボとは

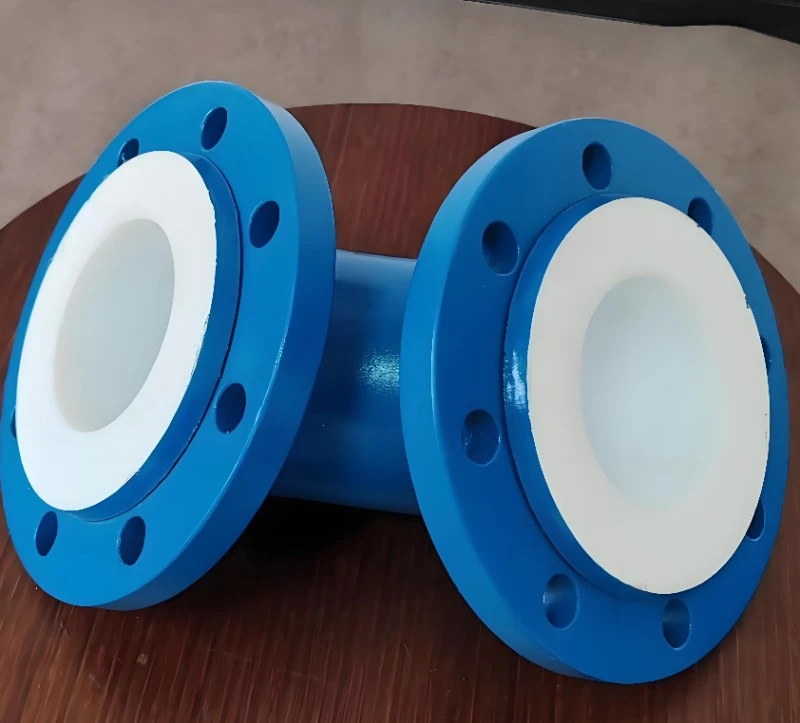

PTFEライニング化学パイプラインエルボは、炭素鋼エルボ本体とシームレス真空ラミネートPTFEインナーライナーで構成される専用の防食パイプ曲げ継手です。その中心的な機能は、化学物質輸送パイプライン内の流体の流れの方向を変更することです。パイプラインの直線部と異なり、エルボの内側曲げ面は連続した高速中洗練に耐えます。当社の製品は、金属部分が露出することなく、曲げ円弧、内腔、フランジのシール面を 100% 完全に PTFE でカバーしています。さまざまな配管ルーティング要件に合わせて、複数の曲げ角度が用意されています。これは受動的パイプ継手に属し、反応、保管、分離には使用されず、閉じた搬送ループ内の媒体の分流のみに使用され、HG20536 耐食フランジを介して他のライニングされたパイプコンポーネントと接続されます。

完全な技術仕様表

コア機能

1. 流れの洗掘に対するフルアークのシームレスなライニング 曲げアーク全体に一体型 PTFE クラッディングが施され、流れの転換位置にスプライス溶接がなく、高速腐食性流体による継続的な洗掘に効果的に抵抗し、配管ネットワークの最も脆弱な位置の耐用年数を大幅に延長します。

2. 死角ゼロのフランジ一体型カバー 内ボアとフランジのシール面は PTFE で連続的に包まれており、フランジ接合部の隙間腐食のリスクを排除し、ライニングと鋼マトリックスの間の中程度の浸透を防ぎます。

3. 複雑なレイアウトに対応するマルチアングルの柔軟な選択 45°、90°、180°の 3 つの主流角度を提供し、複雑なワークショップのパイプラインの回転、バイパス、U ループのレイアウトを満たし、現場での二次修正作業を軽減します。

4.高強度炭素鋼マトリックス鍛造炭素鋼エルボボディはシステム圧力と外部の機械的衝撃に耐え、パイプラインの熱膨張と収縮による変形を防ぎます。

5.フルシリーズライニング配管との完全な互換性 HG20536の防食フランジ寸法が統一されており、Zhuoyanライニング直管、ティー、減速機および主要プロセス装置と互換的に組み立てることができます。

6. コンパクトなプレハブ構造 完成したエルボは工場で完全にライニングされているため、現場でのライニング作業が不要で、化学プラントの配管設置サイクルが短縮されます。

操作上の注意事項

1. 中程度の適応性: ほとんどの腐食性流体に対して耐性がありますが、溶融アルカリ金属と三フッ化塩素は PTFE ライニングを損傷します。そのような媒体には応募しないでください。フッ酸を含む液で強力な研磨効果が得られる場合は、ライニング厚3mmにグレードアップしてください。

2. 流量制限: 長期間にわたる過度の高流速を避けてください。流体が速すぎると、内側のベンドアーク ライニング表面の物理的摩耗が加速されます。

3. 設置保護: 吊り上げおよび設置中にフランジ PTFE シール面を保護します。鉄線や鋭利な工具による傷を防ぎます。

4. 熱膨張の考慮: 適切なパイプラインの変位マージンを確保し、取り付け位置のずれを補正するためにエルボを強引に引っ張るなどの強制的な組み立てを禁止します。

5. 圧力制限: 定格圧力温度範囲内で厳密に操作してください。過剰な圧力はライニングの剥離を引き起こす可能性があり、隠れた危険があります。

6. 溶接禁止：エルボ本体の現場溶接や切断は絶対に行わないでください。高温により内側 PTFE ライニングの接着性能が破壊されます。

梱包と世界への発送

1. 内部保護: すべての肘の内部空洞を吹き飛ばしてきれいにします。フランジのシール面は、輸送中のライニングの損傷を防ぐために、専用の PTFE 傷防止保護キャップで個別に覆われています。

2.外箱:小型エルボは分割カートン包装を採用しています。大型のDN200-DN500エルボは、耐衝撃フィラーを使用したカスタマイズされた木枠で固定されており、相互の衝突を避けます。

3. コンテナ積載：エルボはクッションブロックで区切られており、海陸混載輸送時のはみ出しや金具同士の摩擦を防止します。

4.利用可能な配達港：青島、上海、天津。

5. 完全な通関書類:商業送り状、梱包リスト、工場検査テスト報告書、CE サポート書類を一緒に提供できます。

よくある質問

Q1: この PTFE ライニング化学パイプライン エルボは、フッ化水素酸を含む液体による長時間の洗礼に耐えられますか?

A: HF 含有研磨剤の場合、信頼性の高いサービスパフォーマンスを得るために、3mm の厚さのライニングバージョンを選択してください。

Q2: パイプライン ループ レイアウト用の 180 度 U ベンド ライニング エルボを入手できますか?

A: はい、45°、90°、180°の曲げ角度はすべて配管図面に応じてカスタマイズ可能です。

Q3：エルボを取り付けた状態で現場での切断や溶接加工は可能ですか？

A: 現場での切断や溶接は固く禁じられています。高温になると、内側の PTFE ライニングの接着層が損傷します。

Q4: このエルボはPTFEライニング直管に直接接続できますか?

A: 統一された HG20536 防食フランジ規格を採用し、フルシリーズのフッ素ライニング配管コンポーネントと直接組み立てられています。

Q5: PTFE でライニングされた化学パイプラインのエルボ フランジに適合するガスケットは何ですか?

A: サポート PTFE ガスケットを使用する必要があります。通常のゴムまたは金属ガスケットはお勧めできません。

Q6: ライニング付きエルボ継手の保証ポリシーは何ですか?

A: カーボンスチール製エルボ本体には 10 年間の構造保証が付いています。 PTFE ライニング 5 年保証、傷や取り付けによる人為的損傷は除きます。
