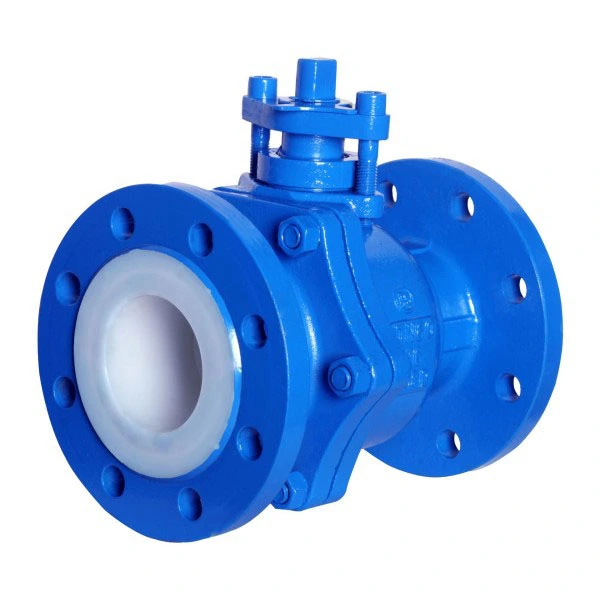

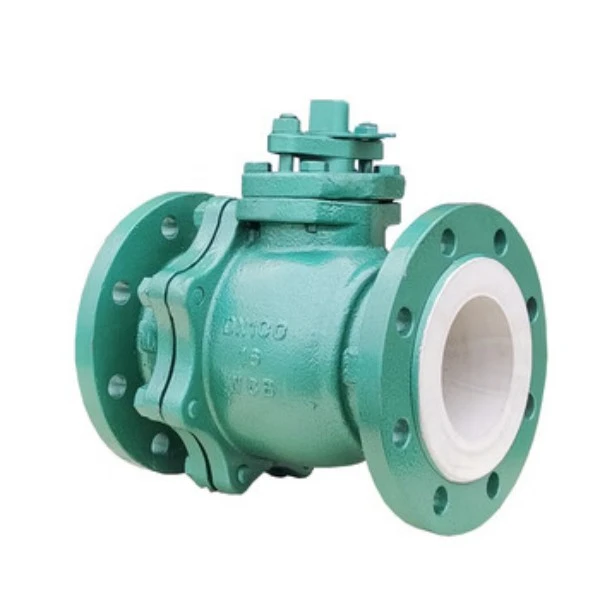

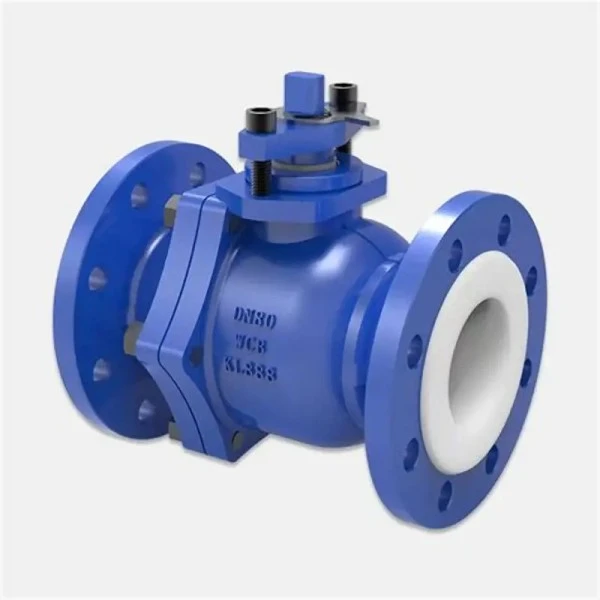

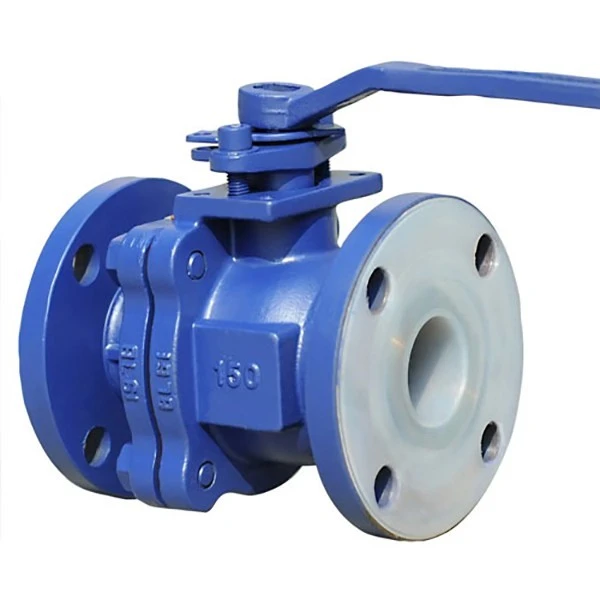

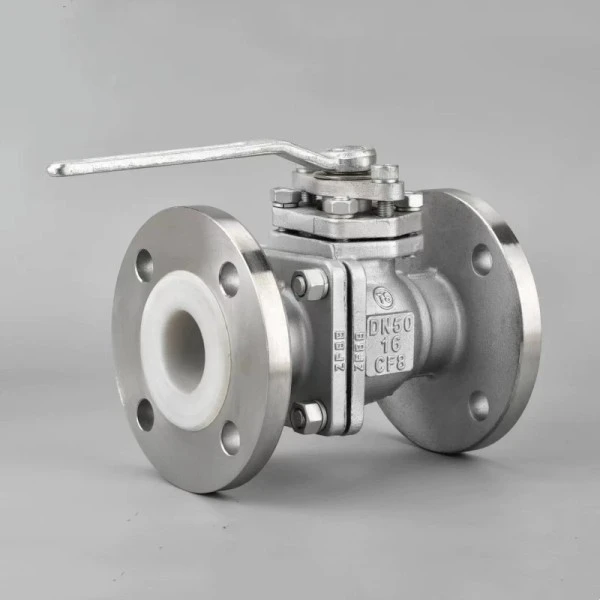

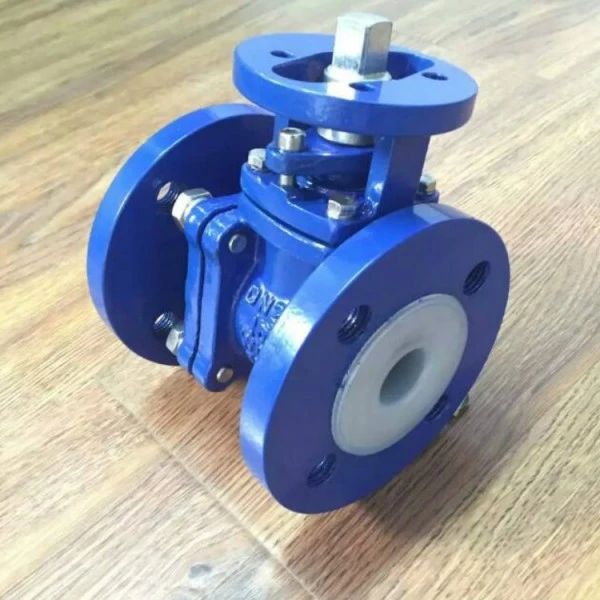

PTFEライニング薬品製造制御弁

Zhuoyan 工場の PTFE ライニング化学生産制御バルブは、化学生産ラインの腐食性使用条件向けに設計された特殊な流量制御装置です。このバルブには、プロセス媒体と金属製バルブ本体の間のバリアとして機能するポリテトラフルオロエチレン (PTFE) ライニングが組み込まれており、腐食や汚染を防ぎます。 PTFE ライニングは、本体内部とシール表面を含むバルブのすべての接液部に適用されます。この構造により、炭素鋼またはステンレス鋼の本体によって提供される機械的強度を維持しながら、バルブは広範囲の腐食性流体を取り扱うことができます。制御バルブは、工業プロセスにおける自動流量制御のために空気圧または電気アクチュエータを使用して構成できます。

仕様表

動作原理

PTFE ライニング化学生産制御バルブは、流量制限と調整の基本原理に基づいて動作します。このバルブは、プラグ、ディスク、ボールなどの閉鎖部材を備えており、この閉鎖部材が内張り本体内で移動して流路面積を変化させます。アクチュエータが制御信号を受信すると、弁座に対して閉鎖部材を位置決めします。完全に開いた位置では、流路の抵抗は最小限になります。閉鎖部材がシートに向かって移動すると、流路面積が減少し、圧力降下が発生して流量が減少します。 PTFE ライニングにより、腐食性媒体が不活性フッ素ポリマー表面のみに接触することが保証され、金属コンポーネントが構造的完全性と圧力封じ込めを実現します。グローブ型調節弁の場合、プラグはシートに対して直線的に動きます。バタフライタイプの設計では、ディスクが 0° から 90° まで回転して流れを調整します。ライニングの厚さは通常 3 mm 以上で、化学的攻撃や浸透に対する耐久性のあるバリアを提供します。

利点

· 耐食性:PTFE ライニングは、塩酸、硫酸、硝酸、さまざまな有機溶剤など、広範囲の腐食性化学薬品に対する保護を提供します。 PTFE は化学的に不活性であるため、金属バルブが急速に劣化する用途に適しています。

· プロセス純度の保護:不活性ライニングはプロセス流体への金属イオンの浸出を防止し、このバルブを製品の純度が重要な医薬品および食品グレードの用途に適したものにしています。

· 低摩擦動作:PTFE は摩擦係数が低いため、操作トルクが低減され、シール面の摩耗が最小限に抑えられます。この特性により、長期間の使用にわたって安定した制御性能が得られます。

· 漏れ制御:PTFE ライニングと適切なステム シーリング構造の組み合わせにより、遮断機能が提供されます。

· 温度範囲:PTFE でライニングされたバルブは通常、-180°C ～ 160°C (一部の設計では 180°C まで拡張可能) で動作し、多くの化学プロセス温度要件に対応します。

応用分野

Zhuoyan PTFE ライニング化学生産制御バルブは、腐食性流体の取り扱いが必要な複数の業界で使用されています。

· 化学処理:酸の製造、塩素アルカリプラント、溶剤処理システム、化学合成プロセス。

· 医薬品製造:製品の純度が重要な API 製造、溶媒回収、定置洗浄システム。

· 石油化学産業:精製および石油化学生産装置における腐食性媒体の取り扱い。

· ファインケミカル製造:染料および顔料の製造、特殊化学合成。

· 環境用途:廃水処理、排煙脱硫、化学廃棄物の処理。

· 食品産業:ステンレス鋼だけでは耐食性が不十分な酸性食品加工。

使用上の注意

· フランジ保護:バルブを取り付ける準備ができるまでは、フランジ カバー プレートを取り外さないでください。 PTFE フランジ面は衝撃、温度変化、異物により損傷する可能性があります。検査でカバーの取り外しが必要な場合は、検査後速やかにカバーを交換してください。

· ガスケットの選択:異なる材質の金属フランジに接続する場合は、PTFE フランジ面を保護するために適切なガスケットを使用してください。一般に、互換性のある PTFE 裏地付きフランジに接続する場合、追加のガスケットは必要ありません。

· 温度管理:高温で漏れが発生した場合は、原因を調査する前に、まずシステム温度を周囲条件まで下げてください。バルブが熱い状態での調整は避けてください。

· 溶接なし:熱により PTFE ライニングに永久的な損傷を与える可能性があるため、取り付けられたバルブ上またはその近くで溶接作業を行わないでください。

· ボルト締め：フランジナットは、適切なトルクで対角線上に均等に締め付けてください。締め付け後も漏れが続く場合は、PTFE フランジ面に傷やへこみがないか確認してください。細かい研磨紙で滑らかにする必要がある場合があります。

· 流れの方向:方向の要件があるバルブを取り付ける場合は、流れの方向がバルブ本体にマークされた矢印と一致していることを確認してください。

· ストレージ：バルブは乾燥した換気の良い屋内エリアに保管してください。バルブを積み重ねないでください。長期保管する場合は、シール面の永久変形を防ぐために、シール要素をわずかに開いた位置に保ってください。

· 手動操作:バルブを強制的に操作するために追加のてこの作用 (延長パイプなど) を使用しないでください。妥当な手動力のみを加えてください。

メンテナンス方法

· 定期検査:バルブ本体の外側に腐食や漏れの兆候がないか定期的に目視検査を行ってください。計画停止中に、内部の PTFE ライニングに変色、亀裂、膨れ、剥離がないか検査してください。全開から全閉までスムーズに動作するか動作確認を行ってください。

· 適切なクリーニング:掃除には中性洗剤と水を使用してください。 PTFE と相容れない強力な化学薬品は避け、ワイヤー ブラシなどの研磨剤の入ったクリーニング ツールは絶対に使用しないでください。研磨材は PTFE 表面を傷つけ、非粘着性の特性を損ない、化学的攻撃の経路を作る可能性があります。

· 潤滑：潤滑剤はステムスレッドやアクチュエータアセンブリなどの機械部品にのみ塗布してください。ライニングは本質的に自己潤滑性があるため、プロセス媒体と接触する PTFE 表面には潤滑剤を塗布しないでください。

· コンポーネントの交換:予防保守スケジュールに従って、または摩耗や漏れの最初の兆候が現れたら、ガスケットとシールを交換します。これらのコンポーネントは犠牲要素として設計されており、適時に交換することでより高価なバルブ アセンブリを保護します。

· 取り扱い上の注意：取り付けやメンテナンスの際は、内張りに傷や打痕がつかないように注意してください。深い傷は潜在的な故障点を表します。紫外線にさらされると時間の経過とともに PTFE が劣化する可能性があるため、保管中はバルブを直射日光から保護してください。

· メンテナンス後のテスト:メンテナンスまたは修理後は、バルブを使用に戻す前に、関連する規格に従ってバルブをテストしてください。取り付ける前に、修理されたすべてのバルブが漏れと性能の要件を満たしていることを確認してください。

よくある質問

Q1: PTFE ライニング制御バルブはどのような媒体に対応できますか?
A1:PTFE でライニングされたバルブは、塩酸、硫酸、硝酸、有機溶剤、さまざまな化学試薬など、ほとんどの腐食性媒体に適しています。 PTFE は、溶融アルカリ金属と元素状フッ素を除くほとんどすべての化学薬品に対して耐性があります。

Q2: 最高使用温度はどれくらいですか?
A2:標準の PTFE でライニングされたバルブは、最大 160°C まで動作します。変性 PTFE または代替フッ素ポリマーライニングを使用した一部の設計では、最大 180°C までの拡張温度範囲が提供される場合があります。

Q3: 絞り制御に使用できますか?
A3: はい、これは流量調整用に設計されたコントロールバルブです。適切なアクチュエータとポジショナの構成により、線形または等しいパーセント特性による正確な流量制御が実現します。

Q4: 正しいアクチュエータを選択するにはどうすればよいですか?
A4:アクチュエータの選択は、バルブのサイズ、動作圧力、必要な遮断トルク、および制御信号の利用可能性に依存します。空気圧ダイヤフラムアクチュエータは変調制御に一般的ですが、空気圧供給が利用できない場合は電気アクチュエータが使用されます。

Q5：どのようなメンテナンスが必要ですか？
A5:定期メンテナンスには、定期的な目視検査、動作チェック、中性洗剤による洗浄、機械部品の潤滑、ガスケットとシールの適時交換が含まれます。

Q6: 通常のリードタイムはどれくらいですか?
A6:納期は仕様や数量により異なります。現在の生産スケジュールと納期の見積もりについては、Zhuoyan にお問い合わせください。

Q7: カスタム構成は利用できますか?
A7:はい、Zhuoyan は、特定のプロセス要件を満たすために、本体の材質、ライニングの種類、アクチュエーターのオプション、接続規格のカスタマイズを提供しています。
