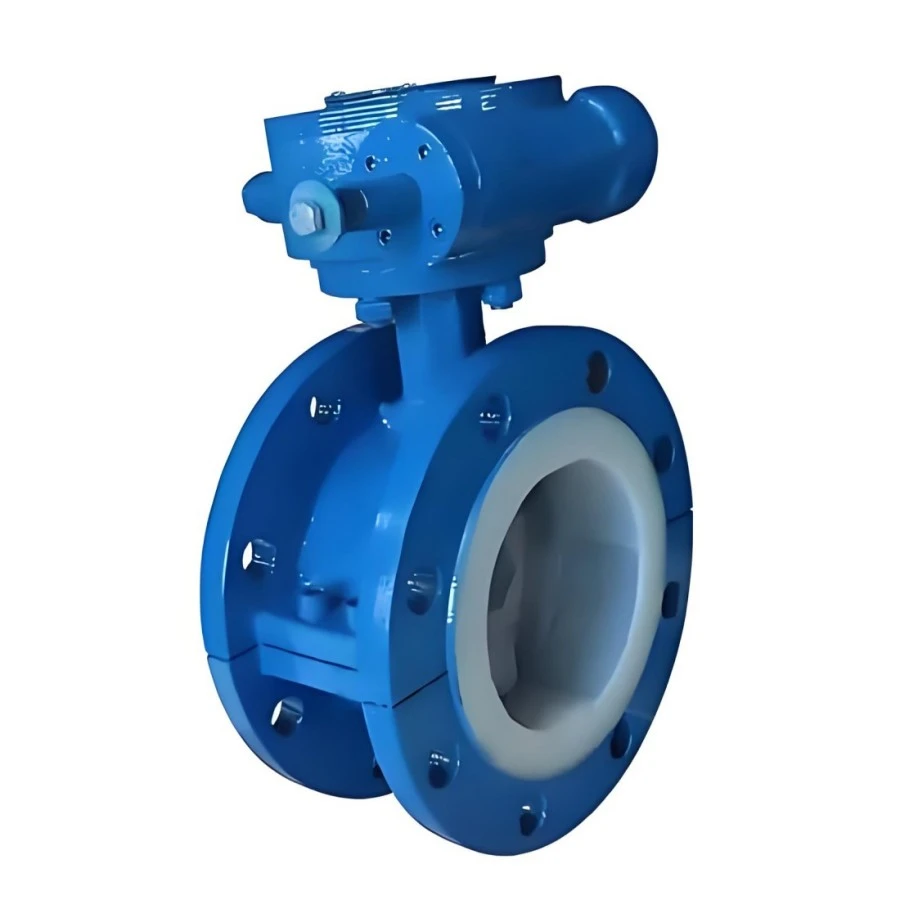

PTFEライニング工業薬品制御弁

PTFEライニング工業用化学制御バルブは、通常のオンオフライニングボールバルブとは異なり、自動調整パイプラインコンポーネントに属します。単に流体を開閉するだけでなく、閉じた化学生産ループの流量、パイプライン圧力、媒体の液面レベルの継続的な調整を実現します。通常の金属製の制御バルブは、攻撃的な化学流体によって急速に腐食されます。一般的な PFA スプレー制御バルブは、頻繁なスロットル精練によりコーティングが摩耗するリスクに直面します。当社のコントロールバルブは、バルブ本体、バルブプラグ、シートを含む完全に PTFE でライニングされた流路部品を使用しています。 DCS自動制御システムと連携でき、PTFEライニングパイプライン、エルボ、ティーを組み合わせて完全な防食自動搬送ネットワークを構築でき、海外のケミカルパークの自動腐食性媒体プロセスプロジェクトで広く使用されています。

PTFEライニング工業用薬品調整弁とは何ですか？

PTFEライニング工業用化学コントロールバルブは、工業用化学パイプライン用の特別な耐食性絞り調整バルブです。これは、フル PTFE ライニングを施したカーボンスチールのバルブ本体、PTFE で包まれた内部トリム (プラグ、シート)、およびオプションの手動 / 空気圧 / 電動アクチュエーターで構成されています。その中心機能は継続的な絞り調整です。バルブ本体内の流路断面を変更することで、腐食性流動媒体の流量、圧力、または背圧を動的に調整します。すべての媒体接触面は PTFE 材料で完全に覆われており、頻繁なスロットル精練中に酸、アルカリ、フッ素含有流体によって引き起こされる浸食を防ぎます。プロセス配管に設置され、産業用制御システムに接続され、単純な遮断弁ではなく調整継手に属し、HG20536 フルライニング防食フランジによってフッ素ライニング配管システムに接続されます。

完全な技術仕様表

製品の主な利点

1. 接液部のフルPTFEライニングで絞りの磨耗を防止 バルブボディ、プラグ、バルブシートはすべてPTFEライニングで保護されています。頻繁な絞り操作時に発生する継続的な媒体の洗礼に強く、スプレー式調節弁の塗装剥がれ不良を解決します。

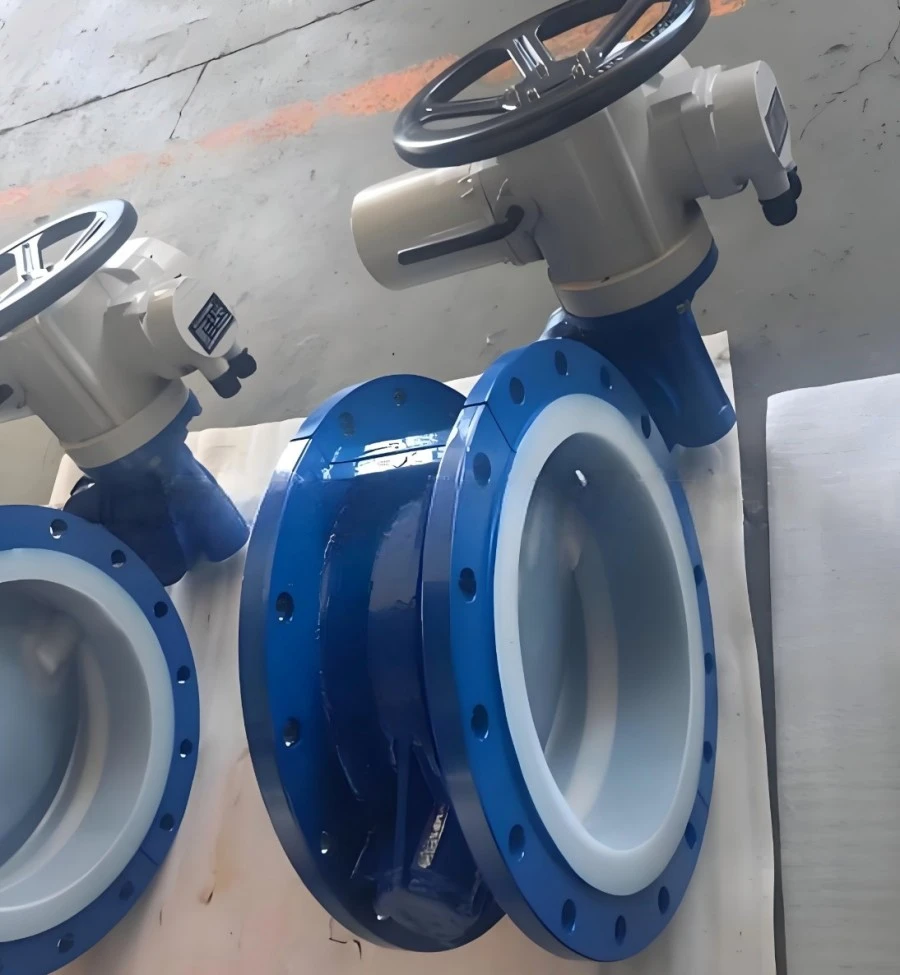

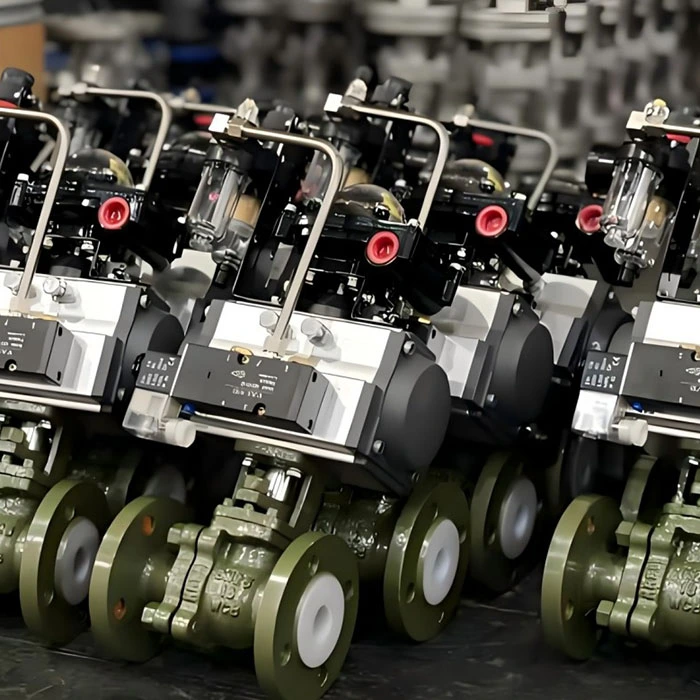

2. 自動生産のための複数のアクチュエータ構成 3 つの駆動モード: 手動、空気圧、電動。空気圧/電気バージョンは、DCS/PLC産業用制御システムに接続して、無人化学ワークショップの遠隔自動制御を実現できます。

3. 腐食性媒体下でも安定した絞り性能 最適化された流路構造により、バルブキャビティ内の乱流の影響を軽減し、長期の繰返し使用条件下でも安定した調整直線性を保証します。

4. 死角ゼロのライニング構造 バルブキャビティ、媒体入口出口およびシール面は連続した PTFE クラッドを実現します。露出した金属点がなく、混合媒体の作業条件下での隙間腐食を回避します。

5. 強力なシステム互換性 HG20536 統一フルライニング フランジ規格を採用し、Zhuoyan フルシリーズ PTFE ライニング パイプライン、ティー、エルボ、プロセス機器とシームレスにドッキングし、ワンストップ調達を実現します。

6. 厳格な独立したシート気密性テスト 従来の火花検査とは別に、完成したすべてのコントロールバルブは特別な絞りシート気密性テストを実施し、調整状態での低漏れ性能を保証します。

主な応用分野

腐食性媒体の自動化学プロセスパイプラインに適しており、東南アジアおよび中東の化学工業団地への納入実績があります。

1. ファインケミカル自動生産ライン：混酸・有機腐食性流体の流量調整

2. フッ素化学プラント：フッ酸輸送パイプラインの圧力・流量調整

3. 新エネルギーリチウム産業: リチウム塩腐食性原料の配送の自動調整

4. 製薬化学ワークショップ: 高純度の腐食性中間体の正確な流量制御

5.環境保護廃液ステーション：腐食性廃酸・廃アルカリ排出流量調整

6. 精留工程支援：蒸留塔出口腐食性凝縮水パイプラインの背圧調整

標準的な製造プロセス

1. 炭素鋼バルブ本体の精密機械加工、内部キャビティとフランジシール面のバリを除去します。

2. 内部キャビティ Sa2.5 グレードのサンドブラスト処理により、PTFE ライニング材料の接着強度が向上します。

PTFE原料のナトリウム賦活処理、４．クリーンな作業場でバ​​ルブ本体、プラグ、シートの各部品を真空貼り付けします。

4. 裏地付きトリム (プラグ、シート) とアクチュエーターの精密な組み立て。機械的ストロークとスロットル移動をデバッグします。

5.多項目検査：10KVフルキャビティスパークスキャンテスト。特別なバルブシート気密性スロットルシミュレーションテスト。油圧保持試験。

6. 空気圧/電気アクチュエータのストロークの再校正。バルブの内部空洞をきれいにします。

7. 専用の PTFE 傷防止キャップで保護されたフランジ ポート。完成したバルブの輸出出荷用の衝撃吸収梱包。

よくある質問

Q1: PTFEライニングコントロールバルブと通常のライニングボールバルブの違いは何ですか? A: これは流量/圧力を連続的に調整するための絞り調整弁です。通常のボールバルブは全開・全閉のオン・オフ・カットオフのみに使用されており、無段階調節は実現できません。

Q2: この PTFE ライニング工業用化学制御バルブは DCS 自動制御システムに接続できますか? A: 空気圧および電気アクチュエータのバージョンは、リモート自動スロットル調整のための DCS / PLC システムとの信号接続をサポートしています。

Q3: このコントロールバルブはフッ酸を含む研磨剤にも使用できますか? A: フッ素含有研磨剤には、アップグレードされた 3mm 厚の PTFE ライニング バージョンを選択してください。事前に研磨剤の組成をお知らせください。

Q4: 各コントロールバルブは出荷前にどのような特別な検査に合格しますか? A: すべてのバルブは、火花漏れテスト、独立したバルブシートの絞り気密性テスト、および油圧保持テストを受けます。

Q5: このコントロールバルブは既存の PTFE ライニング配管システムに直接適合できますか? A: HG20536 統一フルライニング フランジ規格に準拠しており、当社のフルシリーズフッ素ライニング管継手およびプロセス機器と直接互換性があります。

Q6: ライニングされたコントロールバルブの保証範囲は何ですか? A: カーボンスチール製のバルブ本体には 10 年間の構造保証が付いています。 PTFE ライニング 5 年保証。アクチュエータ付属品 2 年間保証。人為的な傷や誤操作による損傷は除きます。
