PTFEライニング工業用化学パイプライン

Zhuoyan PTFE ライニング工業用化学パイプラインは、腐食性の高い化学媒体を安全かつ効率的に輸送するために設計された複合配管システムです。配管は、構造強度と耐圧性を提供する炭素鋼の外側シェルと、耐食性を提供する PTFE の内側ライニングで構成されています。

Zhuoyan は工業用耐食ライニングにおける 10 年以上の経験を活かし、PTFE ライニングパイプの完全性と耐用年数を保証する高度な製造プロセスを開発しました。この製品は、ファインケミカル、石油化学、医薬品、農薬、半導体、環境保護などの業界の要件を満たすように設計されています。この製品はさまざまな公称直径と長さが用意されており、特定の動作条件や設置要件に合わせてカスタマイズできます。

PTFEライニングパイプラインとは何ですか?

PTFEライニングパイプは、内面がポリテトラフルオロエチレン（PTFE）の層で覆われた耐食性パイプです。 「プラスチックの王様」とも呼ばれる PTFE は、優れた化学的不活性性、広い使用温度範囲、非粘着性で知られる高性能フッ素ポリマーです。

内張りは、輸送される媒体と金属パイプ壁の間の障壁として機能し、化学薬品による鋼基材の腐食を防ぎます。この設計は、濃酸 (硫酸、塩酸、硝酸、王水)、強アルカリ、ハロゲン (塩素、フッ素、臭素、ヨウ素)、および多くの有機溶媒などの腐食性の高い媒体を扱う場合に特に重要です。 PTFE ライニングは金属パイプを腐食から保護し、それによって配管システムの耐用年数を延ばし、メンテナンスコストを削減し、プロセス流体の安全性と純度を確保します。 Zhuoyan の PTFE ライニングパイプは、高品質の PTFE 樹脂と高度なライニング技術を使用して製造されており、耐食性が必要な環境でも信頼できる性能を提供します。

主な特徴と利点

1. 優れた耐薬品性: PTFEライニングは、強酸、強アルカリ、有機溶剤、ハロゲン、酸化剤などの幅広い腐食性物質に対して優れた耐性を示します。これにより、腐食性の高い化学薬品を扱う場合でも信頼性の高い動作が保証され、腐食によるパイプラインの故障のリスクが最小限に抑えられます。

2. 広い動作温度範囲:Zhuoyan PTFE でライニングされた工業用化学パイプラインは、幅広い温度範囲で確実に動作します。この幅広い熱安定性により、パイプは極端な温度変動を伴う動作条件に適しています。

3. 高い不浸透性: 緻密で結晶性の高い PTFE ライニングは、塩素、酸素、水蒸気、塩酸などの気体や液体に対して優れた不透過性を示します。この不浸透性は、腐食性媒体がライニングに浸透して鋼基材を腐食するのを防ぐために非常に重要です。

4. 低摩擦で非粘着性の表面:PTFE は固体材料の中で最も摩擦係数が低いものの 1 つです。非粘着性の自動洗浄表面により、堆積物の蓄積が防止され、流れ抵抗が軽減され、目詰まりのリスクが最小限に抑えられます。この特性は、製品の純度が不可欠なプロセスや、重合または堆積する傾向のある媒体を扱う場合に特に有益です。

動作原理と製造プロセス

PTFE ライニングパイプラインの動作原理は、スチールシェルの機械的特性と PTFE ライニングの耐薬品性の相乗的な組み合わせに依存しています。鋼管は圧力や機械的負荷を抑えるための構造的完全性を提供し、PTFE ライニングは腐食性流体と金属基材の間の接触を防ぐ化学的に不活性なバリアとして機能します。

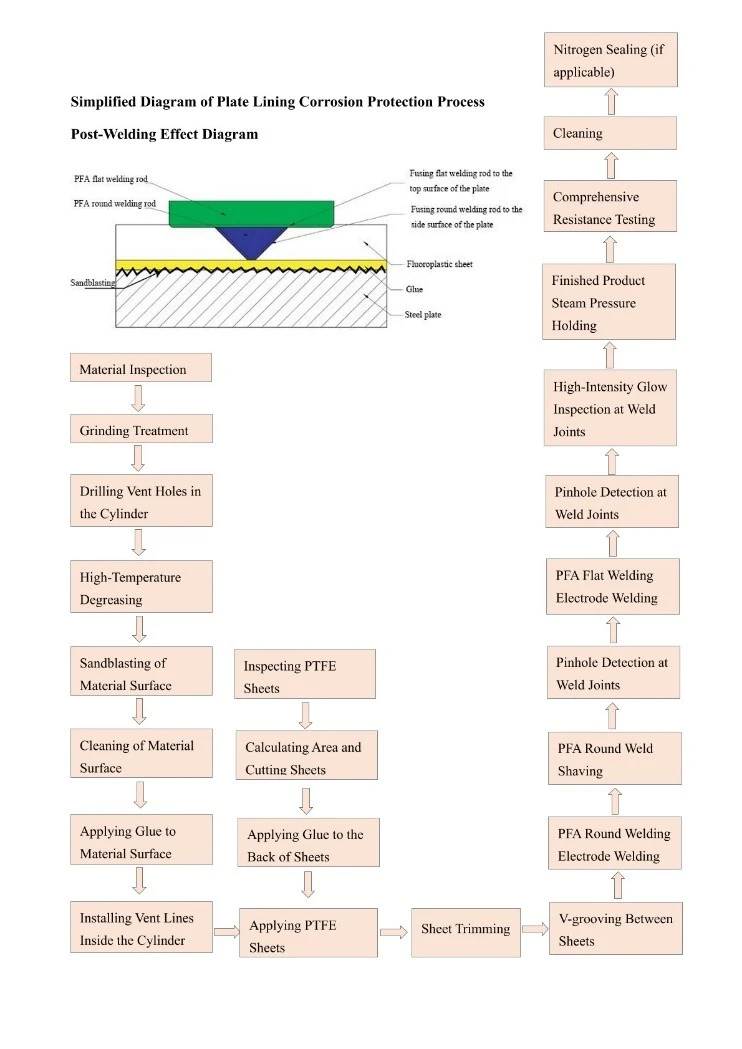

高品質の PTFE ライニング パイプの製造には、最終製品の完全性と性能を保証するための、正確で管理された一連の手順が含まれます。このプロセスには以下が含まれます。

1. 材料検査:鋼管やPTFE樹脂などの原材料の品質と適合性が検査されます。

2. 表面の準備:鋼管の内面は、研削、高温脱脂、サンドブラストなどの工程により整えられ、密着性を高める清浄な粗面が得られます。

3. プライマー/接着剤の塗布:特殊なプライマーまたは接着剤が準備されたスチール表面に塗布され、スチールと PTFE ライニング間の接着強度が強化されます。

4. ライニングの取り付け:PTFEライナーを鋼管に挿入します。これは、少し大きめのライナーを絞りダイスを通して引っ張って鋼壁に対して拡張させる方法や、鋼管をライナーの周囲で機械的に縮小するスエージングプロセスを使用する方法など、さまざまな方法で実現できます。より大きな直径のパイプの場合、シートライニングプロセスでは、鋼表面と PTFE シートの両方に接着剤を塗布し、特殊な技術でそれらを注意深く接着します。

5. 焼結/融合:組み立てられたパイプは、温度制御されたオーブンで特定の温度プロファイルまで加熱され、PTFE が溶融し、接着剤が硬化し、ライニングの残留応力が軽減されます。このステップにより、PTFE が鋼壁にしっかりと適合することも保証されます。

品質管理とテスト:

完成したパイプは、目視検査、厚さ測定、ピンホール検出のための電気スパーク試験、ライナーの品質と完全性を保証するための接着試験などの厳格な試験を受けます。

仕様と型式

Zhuoyan は、さまざまな標準サイズと構成の PTFE ライニング パイプを提供しています。以下は代表的な仕様です。ご要望に応じてカスタムサイズも承ります。

応用分野

Zhuoyan PTFE ライニングパイプラインは、耐食性、純度、信頼性が最重要視される業界で広く使用されています。典型的なアプリケーションには次のものがあります。

ファインケミカル産業: 腐食性中間体、酸、および溶剤の輸送。

石油化学産業: 精製および石油化学プロセスにおける攻撃的な媒体の取り扱い。

製薬産業: 製品の純度が重要な高純度の化学物質および医薬品有効成分 (API) の移送。

農薬産業: 腐食性の原材料および最終製品の輸送。

半導体産業: 高純度で腐食性のプロセス化学薬品と廃棄物の流れの輸送。

環境保護：腐食性の廃酸、廃アルカリ、工場廃水の処理。

塩素アルカリ産業: 塩素、苛性ソーダ、その他の腐食性の高い媒体の輸送。

電力産業: 排煙脱硫 (FGD) システムおよび発電所での腐食性化学物質の取り扱い。

使用上の注意

Zhuoyan PTFE ライニングパイプラインの最適なパフォーマンスと長い耐用年数を確保するには、次の注意事項に従う必要があります。

1. 温度制限:PTFE ライニングの最高温度定格以上 (たとえば、標準グレードの場合は 160°C を超える) でパイプラインを連続的に動作させることは避けてください。軟化、変形、耐用年数の低下につながる可能性があります。

2. 圧力管理: 動作圧力が指定された圧力を超えないようにしてください。評価。ライニングやフランジへの機械的ストレスを防ぐために、急激な圧力サージを避ける必要があります。

3. 化学的適合性:PTFE はほとんどの化学物質に対して耐性がありますが、高温では溶融アルカリ金属や元素状フッ素による攻撃を受けやすくなります。特殊な媒体または極端な媒体に対する Zhuoyan との化学的適合性を確認します。

4. インストール:フランジに過度のストレスがかかって漏れが発生するのを避けるために、フランジは均等に正しいトルクで締め付ける必要があります。パイプは、たわみや振動を防ぐために適切にサポートする必要があります。

5. 取り扱い：PTFE の耐クリープ性は比較的低いです。ライニングを永久に変形させる可能性のある局所的な点荷重や鋭い衝撃を避けてください。

6. 検査：パイプライン、特にフランジ接続部や高温または圧力サイクルにさらされる領域を定期的に検査し、漏れやフランジ ガスケットの劣化の兆候がないか確認してください。

7. 試運転前:PTFE ライニングの損傷を防ぐため、始動前にパイプライン システムが清潔で、ゴミがないことを確認してください。

よくある質問

Q1: Zhuoyan PTFE ライニングパイプの最高使用温度は何度ですか?
A1: 標準の PTFE ライニングパイプは、約 160°C まで連続使用できます。より高い温度を必要とする用途向けに、Zhuoyan は設計されたソリューションを提供し、PFA などの代替材料を推奨します。

Q2: PTFE ライニングはどのように浸透に抵抗しますか?
A2: Zhuoyan は高密度 PTFE と正確なライニングプロセスを使用して、高密度で厚いライナーを形成します。この構造はガスや液体の透過に対する高い障壁を提供し、鋼製シェルを腐食攻撃から保護します。

Q3: どのような長さと直径が利用可能ですか?
A3: 標準の呼び径の範囲は DN25 ～ DN600 (1" ～ 24") で、長さは直径に応じて最大 6000 mm です。特定のプロジェクト要件に合わせて、カスタムのサイズと長さを製造できます。

Q4: 特定のアプリケーション向けにカスタマイズされた見積もりを取得するにはどうすればよいですか?
A4: 媒体の組成、温度、圧力、希望のパイプ寸法などのプロセス条件を Zhuoyan に直接お問い合わせください。当社の技術チームは、お客様の特定のニーズに基づいてカスタマイズされたソリューションと見積もりを提供します。
