PTFEライニング工業用化学物質輸送パイプライン

Zhuoyan 工場の PTFE 裏地付き工業用化学物質輸送パイプラインは、腐食性媒体の輸送向けに炭素鋼の強度と PTFE の耐薬品性を兼ね備えています。ライニングは広い温度範囲にわたって安定性を提供し、ほとんどの酸、アルカリ、溶剤に耐性があります。 Zhuoyan は、腐食防止が必要な化学処理用途向けにカスタマイズされたソリューションを提供します。

お問い合わせを送信

製品説明

中国のZhuoyan工場が提供するPTFEライニング工業用化学物質輸送パイプラインは、炭素鋼の外側シェルとPTFE（ポリテトラフルオロエチレン）の内側ライナーで構成される複合配管システムです。スチールの外層は機械的強度と耐圧能力を提供し、PTFE ライナーは腐食性化学物質に対する耐性を提供します。この組み合わせにより、パイプラインは化学、製薬、および工業処理環境での攻撃的な媒体の輸送に適しています。

PTFEライニング工業用化学物質輸送パイプラインとは何ですか?

PTFE ライニング工業用化学輸送パイプラインは、PTFE プラスチックの層で内部がコーティングされた炭素鋼パイプです。 PTFE ライナーは、搬送流体と鋼管壁の間の障壁として機能し、鋼構造物の腐食を防ぎます。ライナーは押出成形、圧縮成形、シートライニングなどの工程を経て製造され、鋼管内に挿入固定されます。得られた製品は、スチールの機械的特性と PTFE の耐薬品性を兼ね備えています。

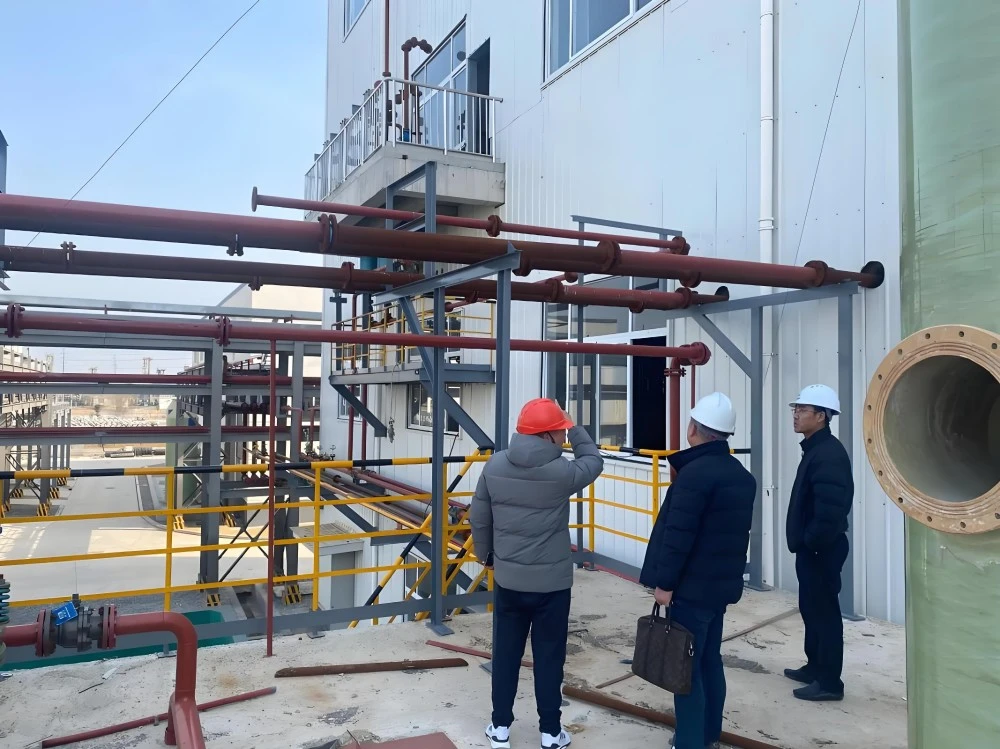

Ptfe Lined Industrial Chemical Transport Pipeline

技術仕様

パラメータ	仕様
裏地素材	PTFE（ポリテトラフルオロエチレン）
外管材質	炭素鋼、ステンレス鋼も利用可能
呼び径	DN25 ～ DN600 (1" ～ 24")
長さ	≤ 6000mm (DN ≤ 150); ≤ 4000mm (DN > 150)
温度範囲	一般 -40°C ～ +230°C
使用圧力	周囲温度で最大 3.0 MPa。 200℃で1.6MPa
耐真空性	-0.098MPa(-40℃～+230℃以内)
フランジ規格	HG、GB、DIN、ANSI、JIS

動作原理

PTFE ライナーは、搬送される腐食性媒体を炭素鋼パイプ壁から物理的に隔離します。ライナーの過フッ素化カーボン構造により、ほとんどの化学物質と反応しない表面が形成され、メディアがスチール基板に接触して腐食するのを防ぎます。スチール製の外側シェルがライナーをサポートし、システムの圧力に耐える一方で、PTFE ライニングは、さまざまな動作温度にわたってその特性を維持します。スチールシェルには通気孔が組み込まれており、透過したガスを逃がしてライナーの崩壊を防ぎ、ライナーの完全性を早期に示します。

特徴

化学的不活性性: PTFE ライニング工業用化学物質輸送パイプラインは、高温での溶融アルカリ金属、元素フッ素、特定の芳香族炭化水素を除き、ほとんどの酸、アルカリ、有機溶媒、化学媒体に対して耐性があります。

広い温度範囲: ライナーは、低温で脆くなったり、高温で溶けたりすることなく、-40°C から +230°C まで安定した性能を維持します。

低摩擦表面: PTFEライニングは摩擦係数が低く、流動抵抗を軽減し、材料の付着を防ぎます。

非粘着特性: ライナー表面は表面張力が低いため、作業中の目詰まりのリスクが最小限に抑えられます。

通気孔: スチールシェルには通気孔が組み込まれており、ガスの浸透を逃がし、ライナーの破損を早期に警告します。

アプリケーションアエラス

・腐食性の酸、アルカリ、溶剤を扱う化学処理工場

・高純度の液体移送が必要な医薬品製造

・半導体産業における薬品供給システム

· 攻撃的な媒体を使用したファインケミカルの生産

· 腐食性スラリーおよびガス輸送のための石炭化学産業

・化学処理装置を扱う発電所

・腐食性廃液を管理する廃水処理施設

それを維持するにはどうすればよいですか?

保管と取り扱い: PTFE ライニング工業用化学物質輸送パイプラインは、屋内の涼しく乾燥した状態で保管する必要があります。フレア面を損傷から保護するために、エンドボードは取り付けまで所定の位置に置いたままにしておく必要があります。ライナーは比較的柔らかく、衝撃によって損傷する可能性があるため、輸送中はボア内に物を置いたり、パイプを落としたりしないでください。

設置上の注意事項: ライニング製品に溶接、ろう付け、はんだ付け、または火炎切断を行わないでください。これらのプロセスはライナーを損傷し、有毒ガスを発生する可能性があります。 PTFE ライニングされたアイテム同士を接続する場合、通常はガスケットは必要ありません。異種材料（ガラス、セラミックなど）に接続する場合は、PTFE エンベロープガスケットまたは同様のデバイスを使用してください。

通気孔の検査: 通気孔に漏れの兆候がないか定期的にチェックしてください。製品が通気孔から漏れている場合は、直ちに製品の使用を中止してください。塗料やその他の物質で通気孔を塞がないでください。

ボルトの締め付け：トルクレンチを使用し、常温でボルトを対角の順序で締め付けます。試運転後、または最初の全プロセスサイクル後に少なくとも 24 時間後にすべてのボルトを再度締め、その後は毎年再検査します。

よくある質問

Q1: PTFE ライニングパイプはどのような媒体を輸送できますか?
A1:PTFE ライニングパイプは、ほとんどの酸、アルカリ、有機溶剤、腐食性化学物質の輸送に適しています。高温の溶融アルカリ金属、フッ素元素、または特定の芳香族炭化水素には推奨されません。

Q2: 動作温度はどれくらいですか?
A2:標準の PTFE ライニングパイプは、-40°C ～ +230°C の範囲で動作します。

Q3: PTFEライニング管を接続する際にガスケットは必要ですか?
A3:PTFE でライニングされたアイテムを同様の製品に接続する場合、通常はガスケットは必要ありません。異種材料に接続する場合は、PTFE エンベロープガスケットまたは同様のデバイスを推奨します。

Q4: 通気孔は何に使用されますか?
A4:通気孔により、浸透したガスがライナーとスチールシェルの間から逃げ、ライナーの崩壊を防ぎます。また、漏れが発生した場合にライナーの故障を早期に示唆します。

Q5: PTFE ライニングパイプを現場で溶接または改造できますか?
A5:いいえ。溶接、ろう付け、はんだ付け、火炎切断などの加工はライナーに損傷を与え、有毒ガスが発生する可能性があるため、ライニング製品には実行しないでください。
