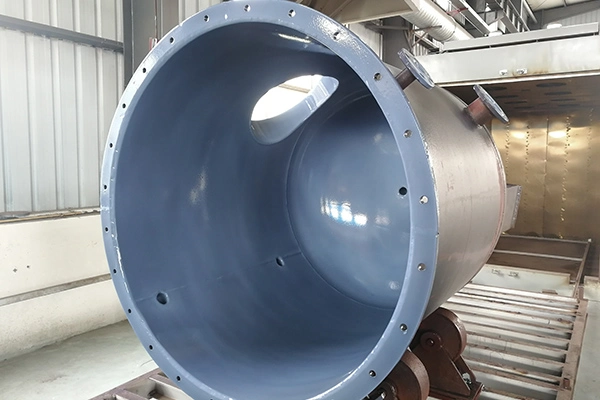

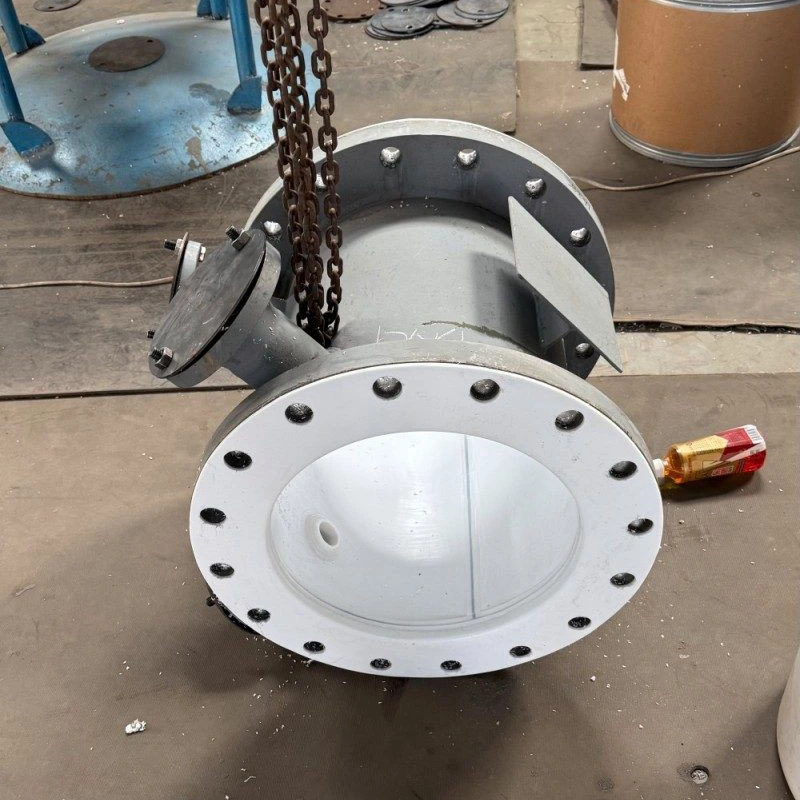

PFA コーティングされた装置は、複雑な化学プロセスにおける腐食制御をどのように改善できるのでしょうか?

3. 4つの主要な機器構成

コーティングされた容器は、プロセスプラントでさまざまな役割を果たします。貯蔵タンク、レシーバー、混合タンク、およびカラムはすべて腐食保護を必要とする場合がありますが、それらの形状、接続、内部コンポーネント、および操作シーケンスは互換性がありません。

3.1 PFA コーティングされた貯蔵タンク

貯蔵タンクは、使用されるか別の作​​業に移されるまで、適合性のある化学物質、原材料、中間体、またはプロセス液体を保管します。これらの用途では、コーティングが長期間保管媒体と接触したままになる場合があります。

選択プロセスでは、保存培地の組成と濃度、予想される保存期間、最低温度と最高温度、充填手順と排出手順を考慮する必要があります。プロセスの説明には、内面に接触する洗浄剤も含まれている必要があります。

能力は、必要な作業容積と公称容器容積の両方の観点から定義する必要があります。最終的な形状は、意図した液面、設置配置、接続、および追加のプロセス要件を考慮する必要があります。

• 保管する物質または混合物とその使用条件を確認してください。
• 公称容積、使用可能な作業容積、および主寸法を指定します。
• 該当する場合、入口、出口、排水口、通気口、および計器の要件を特定します。
• 点検、清掃、定期メンテナンスのためのアクセスを確認します。

明確に定義されたストレージ仕様は、材料の互換性と設置の実際の要件を結びつけます。容器は、その封じ込め機能と周囲のシステムとのインターフェースの両方について評価される必要があります。

3.2 PFA コーティングされた受信機

受信機は、内容が転送されたり、さらに処理されたり、プラントの別の部分に送られる前に、上流段階から材料を収集します。プロセスに応じて、流入する材料は、動作中に組成が変化する液体、凝縮物、中間体、またはストリームである場合があります。

受信デューティにより、必要な容量と接続配置が決まります。設計者は、流入する流れ、次の移送までにどれだけの材料が蓄積する可能性があるか、収集および排出中に圧力や温度が変化する可能性があるかどうかを理解する必要があります。

受信機には、材料の流入、排出、通気、レベル監視、またはその他の機能のためのいくつかの接続が備わっている場合があります。それらの位置は、プロセスのレイアウト、排水のニーズ、およびアクセスの要件に合わせて調整する必要があります。内部コーティングは、その組成の関連する変更を含め、容器に入る物質に適したものでなければなりません。

• 上流の機器と受信ストリームのプロパティを特定します。
• 予想される蓄積量と転送頻度を定義します。
• 入口、排出口、通気口、および監視接続を指定します。
• 必要に応じて、圧力変化、結露、温度変化を考慮してください。

これらの動作の詳細を定義することは、より広範なプロセス システム内で受信機の目的を確立するのに役立ち、構成を最終決定するための明確な基礎を提供します。

3.3 PFA コーティングされた混合タンク

混合タンクは、制御された動作条件下で 2 つ以上の材料を組み合わせるか、混合物を維持します。任務に応じて、機器には撹拌機、シャフト入口、駆動アセンブリ、シール、計装、および追加の材料接続が含まれる場合があります。

タンクのコーティングは、完全な材料接触システムの 1 つのコンポーネントにすぎません。シールやガスケットを含むその他の接液部品は、プロセス媒体との適合性について個別に考慮する必要があります。温度と圧力の制限も、機器の義務と一致していなければなりません。

機械的要件も構成に影響します。予想される液体特性、混合目的、必要な操作速度、およびプロセス動作は、撹拌機の配置が最終決定される前に確立する必要があります。混合アセンブリとコーティングされた容器の間のインターフェースを見直して、機械的な負荷とアクセスの要件に対処する必要があります。

• 混合中の材料と操作中の関連する変化について説明します。
• 混合の目的と必要な撹拌機の配置を指定します。
• シャフトの入口、シール、ガスケット、器具、その他の付属品を特定します。
• 清掃アクセスと内部機能からの残留物の除去を確認します。

最終的な配置は、すべての混合用途に同じ撹拌機または接続レイアウトが適切であると仮定することなく、プロセス要件を満たしている必要があります。

3.4 PFA コーティングカラム

コーティングされたカラムは、プロセスで耐腐食性の内面が必要な場合、蒸留や精留などの分離操作で使用できます。それらの構成は、分離義務、動作条件、プロセス材料、および内部コンポーネントの構造によって異なります。

単純な貯蔵容器とは異なり、カラムにはプロセス段階間の接触に影響を与える複数の内部機能を含めることができます。設計によっては、コーティングプロセスや検査要件と調整する必要がある内部構造や接続が配置に含まれる場合があります。

プロセスエンジニアは、意図する分離タスク、動作温度と圧力、材料組成、および関連機器の要件を定義する必要があります。提案されたコーティング方法は、保護が必要なカラムの形状と内部表面に適している必要があります。

• 意図された分離プロセスと関連する操作段階について説明します。
• Identify the process media and expected changes in composition.
• カラムの寸法、接続位置、内部構成の詳細を提供します。
• 関連する表面上でコーティングの被覆率と完全性を評価する方法を確立します。

装置の仕様は、カラムを異なる形状の貯蔵容器として扱うのではなく、実際の分離プロセスを反映する必要があります。

これらは一般的な機能上の違いです。指定された装置およびプロセスについては、実際の寸法、コーティング方法、および動作限界を確立する必要があります。

7. 検査と品質検証

検査は、製造されたコーティングが合意された技術要件を満たしているかどうかを確認するのに役立ちます。検査計画は、装置の形状、プロセス負荷、適用される規格、および合格基準を考慮して、特定の装置およびコーティング システムに合わせて作成する必要があります。

膜厚検査

コーティングの厚さは、定義された厚さ要件が適用される仕様の重要な部分です。必要な範囲とその確認方法については、製作前に確認してください。検査方法は、コーティング、基材、および装置の構成に適したものでなければなりません。

測定値は、コーティングが均一に見えるという一般的な記述に依存するのではなく、合意された基準に照らして評価される必要があります。異なる領域に異なる要件がある場合、検査計画ではそれらの領域を特定し、適合性がどのように評価されるかを説明する必要があります。

ピンホールの検出とコーティングの完全性

ピンホール検出は、コーティングのバリア機能に影響を与える可能性のある特定の欠陥を特定するのに役立ちます。その適合性、手順、および合格基準は、特定のコーティング システムおよび装置の設計によって異なります。

この方法は、コーティングの厚さ、材料特性、基材、および関連する技術要件に従って選択する必要があります。検査設定はすべての製品で同一であると想定すべきではありません。合意された手順では、検査される機器とその結果がどのように文書化されるかを特定する必要があります。

圧力試験と機器の完全性

提供された製品情報には、出荷前に指定されたチェックのうち圧力テストが特定されます。関連するテストの種類、手順、および合格条件は、その設計および適用される要件に従って、個々の機器について確認する必要があります。

圧力試験とコーティング検査は、完成したアセンブリのさまざまな側面に対処します。構造または圧力関連のテストはコーティングの完全性を自動的に確立するものではありませんが、コーティング検査は必要な構造チェックに代わるものではありません。

困難な箇所の検査

ノズル、開口部、コーナー、その他の形状の変化には、特別な検査が必要な場合があります。それらの位置と形状は、コーティングされた表面へのアクセスと検査方法の選択に影響を与える可能性があります。

したがって、検査要件は機器の図面と調整する必要があります。これにより、製造チームは重要な領域を特定し、機器のリリース前に必要な各表面をどのようにチェックするかを確立することができます。

記録と受け入れ基準を定義する

有用な検査仕様書は、手順、評価対象の領域またはコンポーネント、適用される合格基準、およびレビューに必要な文書を特定します。プロジェクトに応じて、記録パッケージには、承認された図面、コーティング厚さの結果、ピンホール検出記録、圧力テスト文書、許容された偏差の記録が含まれる場合があります。

正確なドキュメントはプロジェクトの要件によって異なります。製造前に合意することは、完成した船舶をレビューする際に顧客と製造業者が同じ基準を使用することを保証するのに役立ちます。

12. よくある選択ミス

多くの機器仕様上の問題は、コーティングを適合性を決定する唯一の要素として扱うことから発生します。信頼性の高い選択プロセスでは、金属構造、機器の形状、動作条件、設置、必要な検査も考慮されます。

一般的な耐薬品性が適合性を保証すると仮定します。

PFA の耐薬品性に​​関する広範な記述は、あらゆる濃度、混合物、または動作温度との適合性を確立するものではありません。実際の用途には、異なる化学組成の洗浄剤やプロセス段階が含まれる場合があります。

より良いアプローチ:関連するすべてのプロセス媒体を特定し、実際の温度、濃度、暴露、および動作条件に対する適合性を確認します。

規定の温度範囲を普遍的なものとして扱う

公表されている機器の範囲には、対象となる製品の内容が記載されている場合がありますが、個々の容器の許容限度は、その構造、コーティング システム、媒体、圧力、および運転サイクルによって異なります。

より良いアプローチ:選択した構成の温度制限を確認し、使用中に発生する温度と圧力の組み合わせを評価します。

容器容量のみを指定する場合

容量だけでは、全体の寸法、作業量、接続位置、または設置要件を確立するものではありません。正しい公称容積を備えた容器であっても、利用可能なプラントのレイアウトや意図したプロセス操作には不適切な場合があります。

より良いアプローチ:作業容積、主な寸法、接続要件、アクセス制限、およびサポートの取り決めを一緒に指定します。

複雑な内部機能を見逃さない

開口部、コーナー、移行部、および内部コンポーネントは、コーティングの塗布、被覆範囲、および検査アクセスに影響を与える可能性があります。これらの機能を早期にレビューしないと、製造開始後に重要な要件に対処することが困難になる可能性があります。

より良いアプローチ:十分に詳細な図面を提供し、保護が必要な表面と重要な領域の検査方法を定義します。

アクセサリと接液コンポーネントを無視する

主なコーティングされた表面はプロセス媒体と適合性があるが、関連するシール、ガスケット、器具、またはその他のコンポーネントは適合性がない場合があります。これらの部品は、完全な機器システムの要素として個別に検討する必要があります。

より良いアプローチ:材料の適合性と動作条件のレビューには、関連する付属品を含めてください。

検査基準を未定義のままにする

高品質のコーティングに対する一般的な要件では、完成した層がどのように検査されるか、または何が合格の条件となるかは特定されません。これにより、検証に一貫性がなくなったり、不完全になったりする可能性があります。

より良いアプローチ:適用される検査手順、厚さ要件、完全性チェック、試験条件、および生産前の記録について合意します。

変更されたプロセスの再評価に失敗する

あるプロセス用に選択した容器は、化学媒体、濃度、温度、圧力、または洗浄手順が変わると、適切でなくなる可能性があります。比較的小さなプロセスの変更であっても、1 つ以上の元の仮定に影響を与える可能性があります。

より良いアプローチ:改訂された動作条件を導入する前に、承認された機器の仕様に対する変更を確認してください。

15. 最終的なエンジニアリング上の考慮事項

選択するPFA コーティングされた機器化学プロセスの場合、コーティングの適合性、表面被覆率、装置の構造、動作条件、プロセス要件を調整して評価する必要があります。貯蔵タンク、レシーバー、混合タンク、カラムは異なる機能を果たすため、それぞれの構成はその意図された役割に基づいて開発する必要があります。

信頼できる仕様では、化学媒体と濃度、温度範囲、圧力または真空条件、容量、寸法、接続、付属品を定義する必要があります。コーティングの厚さ要件、ピンホール検出、圧力テスト、およびその他の該当する検査基準も製造前に確立する必要があります。

設置、清掃、メンテナンス、および予測可能なプロセスの変動は、装置全体の評価の一部です。これらは、提案された構造とコーティングの配置が動作サイクル全体を通じて予想される条件に適切であるかどうかを判断するのに役立ちます。

これらの要件を早期に定義し、設計の承認前に技術的な不確実性を解決することで、プロセス エンジニアは、機器の構成、品質検証、生産システムへの統合のためのより明確な基盤を作成できます。
