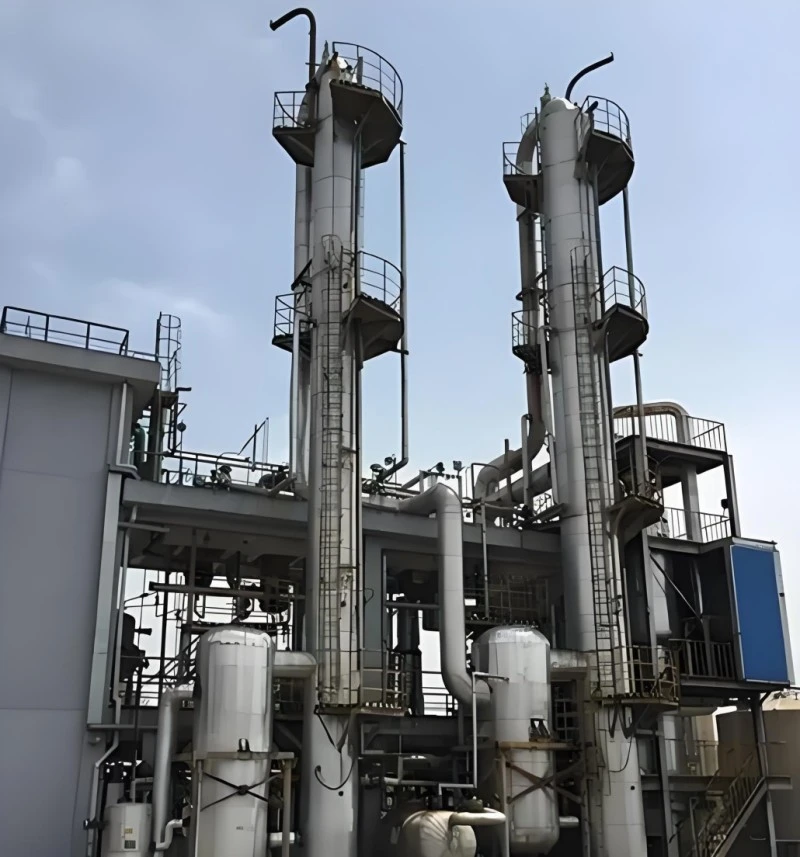

PTFEライニング化学蒸留塔

反応および中間緩衝に使用される反応器や受入タンクとは異なり、PTFE ライナー付き化学蒸留塔は専用の物質移動分離装置です。気液向流接触により、混合腐食性成分の分別を実現します。炭素鋼の外側シェルは構造的な剛性を提供します。シームレスな PTFE インナーライニングが金属基板から高温の​​腐食性蒸気を隔離し、金属イオン汚染やシェルの浸食を防ぎます。複数の内部構成 (構造化/ランダム充填、分配器) を適合させて、さまざまな分離純度目標を満たすことができます。溶剤リサイクル、フッ素精留、高純度試薬精製などの海外プロジェクトに数多く納入されています。

PTFEライニング化学蒸留塔とは

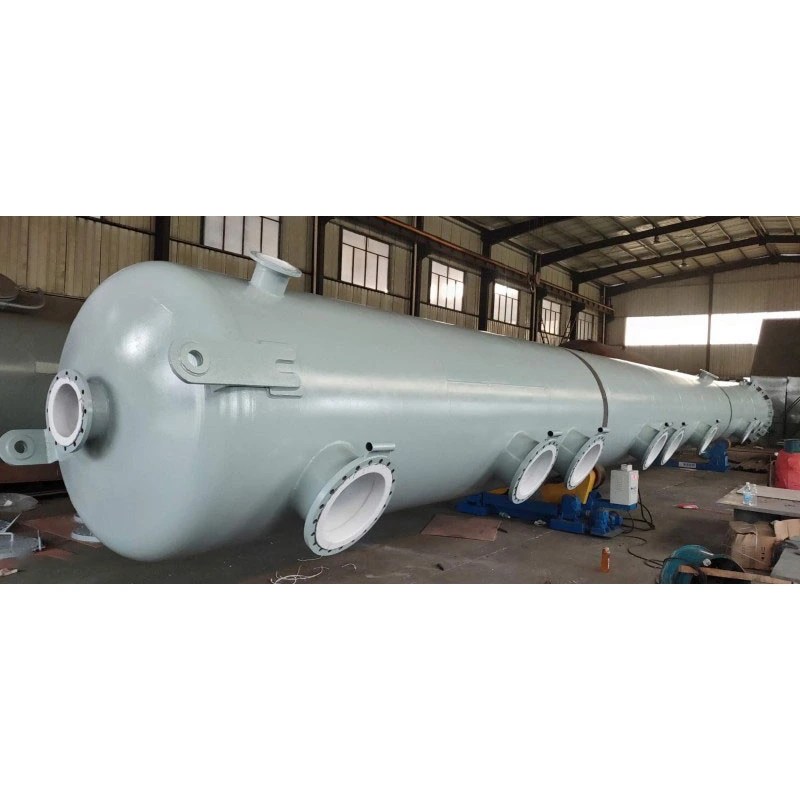

PTFEライニング化学蒸留塔は、縦型塔型耐圧分離装置です。外殻は圧力容器グレードの炭素鋼です。内壁、ノズル、マンホールは真空ラミネートされたシームレス PTFE ライニングで完全に覆われています。その中心的な機能は蒸留/精留です。高温の混合蒸気は上向きに上昇し、凝縮した液体は塔内部で下向きに流れ、蒸発と凝縮のサイクルを繰り返すことで成分を分離します。この装置は、撹拌反応や単純な静的保管を目的として設計されたものではありません。腐食性蒸気を伴う気液二相作業条件に焦点を当てています。分別要件に応じて、パッキン式またはトレイ式の内容物を選択できます。 PTFE でライニングされた反応器、受液器タンク、凝縮器を組み合わせて完全な閉精留プロセス ループを構成できます。

製品の主な利点

1. 耐腐食性蒸気を実現するフルカバーライニング塔壁、ノズル開口部、内部接続フランジを含むすべての蒸気接触面に一体型 PTFE ライニングを採用し、熱酸、アルカリ、フッ素含有蒸気浸食に耐え、攻撃的な蒸気にさらされる通常の金属蒸留塔の故障問題を解決します。

2. 異なる純度目標に合わせてカスタマイズ可能なタワー内部構造 構造化パッキング、ランダムパッキング、および液体再分配装置をサポートします。内部構成を調整して、低コストの粗分離または高精度の微分精製の要求に応えます。

3. 熱に敏感な物質に対する優れた真空適応性 真空接合された PTFE ライニングは、長時間の負圧精留下でも完全性を維持し、低沸点真空蒸留を必要とする熱に不安定な腐食性コンポーネントに適しています。

4. 低残渣の滑らかな内面 滑らかな PTFE ライニングにより中程度の付着が軽減され、バッチの切り替えや内部の洗浄に便利です。複数の製品を生産するワークショップの相互汚染リスクを軽減します。

5. モジュール式タワーセクションの組み合わせ設計 セグメント化されたタワーセクションのモジュール構造を採用し、輸送、現場での組み立て、およびその後のローカル内部の交換に便利で、全体的なメンテナンス費用を削減します。

6. 統一標準フランジインターフェース HG20536 耐食性フルライニングフランジを採用し、Zhuoyan シリーズライニング反応器、受入タンク、パイプライン、凝縮器とシームレスにドッキングし、ワンストップのフルセット調達を実現します。

完全な技術仕様表

プロによるモデル選択の提案

1. 最初に分離目的を確認します。 通常の溶媒粗回収の場合: 低コストのランダム充填構成を選択します。高純度のファインケミカル/医薬品分別の場合: 高効率の構造化充填剤と多段階液体再分配器を選択してください。

2.蒸気組成に応じてライニングの厚さを選択します。通常の酸塩基蒸気：標準の3mm PTFEライニングを採用します。培地にフッ化水素酸/フッ素化蒸気が含まれている場合は、厚さ 4 mm の耐​​フッ化物ライニングにアップグレードしてください。

3. 真空作業条件のリマインダー 長期間の高真空蒸留が必要な場合は、ライニングの剥離を避けるために真空ラミネート技術を強化するよう技術チームに通知してください。

4. モジュラータワーセクションデザインマッチング 特大の高さの柱は、道路輸送や現場での組み立てに便利な、セグメント化されたタワーセクション分割デザインを採用しています。カスタマイズされたセグメントの高さに植物の高さ制限を提供します。

5. プロセスシステム全体のマッチング マッチングされた反応器、受液タンク、凝縮器の図面パラメータを提供します。私たちのチームは、ノズルの位置とフランジのサイズを最適化し、整流ループ全体のゼロ変換ドッキングを実現します。

よくある質問

Q1: この PTFE ライナー付き化学蒸留塔は、長期の真空精留下でも安定して運転できますか? A: はい、真空一体型 PTFE ライニングは、-0.09MPa の負圧下でも安定して動作し、熱に敏感な腐食性媒体の真空蒸留に適しています。

Q2: 異なる分離純度要件に合わせて、異なる塔の内部を変更できますか? A: はい、モジュラー設計により、タワーシェルを変更せずに分離性能を調整するためのパッキンと再分配器コンポーネントの交換がサポートされています。

Q3: この蒸留塔はフッ酸蒸気を含む精留に適していますか? A: 厚さ 4mm の防フッ素 PTFE ライニングにアップグレードした後に使用できます。蒸気の組成を事前に当社の技術チームにお知らせください。

Q4: 超高タワーは単体では輸送できません。この問題を解決するにはどうすればよいでしょうか? A: 当社はセグメント化されたモジュラータワーセクションの生産を採用し、納品後の完全な現場組み立てを採用し、輸送の高さ制限に適応します。

Q5: 適合する PTFE でライニングされた反応器と受入タンクを完全な精留セットとして供給できますか? A: フランジ規格を統一し、整流ライン設備一式の調達をワンストップでサポートします。

Q6: 蒸留塔の保証範囲は何ですか? A: カーボンスチールシェルには 10 年間の構造保証が付いています。 PTFE ライニング 5 年保証 (人為的な傷や不適切な操作による損傷を除く)。
