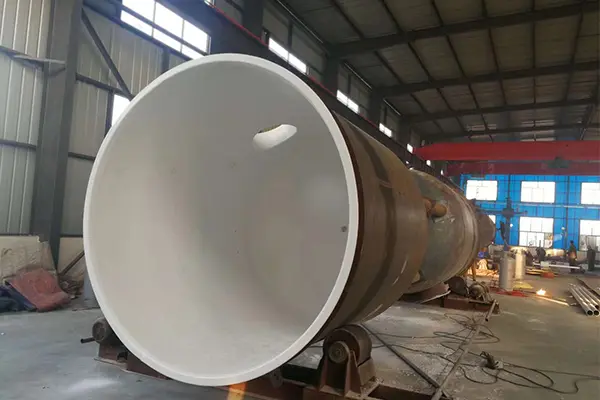

エンジニアは PTFE ライニング機器を選択する前に何を評価する必要がありますか?

3. ライニング処理容器の主な 4 つのタイプ

裏打ちされた反応器、貯蔵タンク、受器、および混合タンクは同様の基本的な構造概念を共有している可能性がありますが、それらのプロセスの役割は互換性がありません。正しいタイプを選択するには、生産システム内で船舶が何を実行する必要があるかを特定することから始まります。

3.1 PTFE ライニング反応器

リアクターは、内容物が定義された変換を受ける化学反応または別のプロセスに対応します。内部の濡れた表面は、出発原料、反応生成物、中間体、および関連する洗浄媒体と適合する必要があります。

反応条件はバッチ全体で変化する可能性があります。いくつかの別々の成分から始まるプロセスは、反応が進行するにつれて異なる化学組成を生成する可能性があります。温度が上昇または下降する一方で、ガスの発生、蒸気の形成、または圧力の変化が必要な容器の構成に影響を与える可能性があります。

これらの理由から、原子炉の仕様には、通常の定常状態の条件のみを提供するのではなく、完全な動作シーケンスを記述する必要があります。

• 重要なプロセスの各段階で存在する材料の化学組成と濃度を定義します。
• 通常および最大動作温度、設計圧力、および潜在的な真空条件を指定します。
• 必要な加熱、冷却、充電、放電、サンプリング接続を特定します。
• 撹拌、追加の機器、またはその他のプロセス付属品が必要かどうかを確認します。

目的は、単に既存のタンクの寸法を再現することではなく、ライニング、容器構造、付属品を実際の反応プロセスに合わせて調整することです。

3.2 PTFE ライニング貯蔵タンク

貯蔵タンクは、化学原料、中間体、プロセス液体を別の段階に移送する前に保管するために使用されます。反応器とは異なり、貯蔵タンクはその内容物の積極的な変換を実行できない場合があります。それにもかかわらず、保存された媒体は長期間にわたってライニングと接触したままになる可能性があります。

選択には、保管する化学物質、その濃度、接触時間、および保管温度の全範囲を考慮する必要があります。充填時、空にする時、洗浄時、一時停止中の状態も評価する必要があります。

タンクのレイアウトも重要な考慮事項です。必要な作業量、検査のためのアクセス、移送接続、設置面積、ポンプや接続されたプロセスラインとの関係はすべて、最終的な構成に影響します。

• 公称容器容量と必要な使用可能な作業量を区別します。
• 関連する洗浄液など、タンクに保管されている化学媒体を指定します。
• 該当する場合、入口、出口、ベント、ドレン、および計装の要件を提供します。
• 設置予定場所とアクセスやメンテナンスの制限を確認してください。

適切な保管構成は、使用中に遭遇する化学的および機械的条件との互換性を維持しながら、必要な封じ込め機能を提供する必要があります。

3.3 PTFE 裏地付きレシーバー

受信者は、上流のプロセス操作から材料を収集してから、それが転送されたり、さらに処理されたり、生産システムの他の場所に送られたりする前に行われます。プロセスに応じて、受け取った材料は液体、凝縮物、混合物、または時間の経過とともに組成が変化する流れとなる場合があります。

レシーバーは、主な目的が反応ではなく収集である可能性があるため、リアクターよりも単純に見えることがあります。ただし、受信義務を定義する必要があります。流入するストリーム、予想される蓄積量、移送頻度、温度、および圧力条件は、必要な構成に影響を与えます。

受信機は別々の機器の間に配置されることが多いため、接続には特に注意が必要です。ノズルの向きや接続のサイズが正しくないと、設置が複雑になり、意図したプロセス フローに影響を与える可能性があります。

• 上流のソースと受信ストリームの予想される特性を特定します。
• 次の転送操作までに蓄積される可能性のある最大数量を見積もります。
• 排出ルートと必要な通気接続またはレベル監視接続を定義します。
• 動作圧力と、移送中または停止中に起こり得る圧力変化を確認してください。

これらの詳細により、選択された受信機がより広範なシステム構成内で収集義務を実行できるかどうかが確立されます。

3.4 PTFE ライニング混合タンク

混合タンクは、材料を組み合わせたり、指定されたプロセス条件下で混合物を維持したりします。それらの設計には、撹拌機、駆動装置、シャフト入口、必要に応じてバッフル、および複数の材料接続が含まれる場合があります。

接液コンポーネントは完全なアセンブリとして考慮する必要があります。主容器ライニングの適合性によって、媒体に接触するすべてのコンポーネントの適合性が自動的に確立されるわけではありません。シャフト関連部品、シール、ガスケット、その他の付属品は、それぞれの材質と動作状態のチェックが必要です。

撹拌機の選択は装置の設計にも影響します。必要な混合性能、液体特性、予想される固形分含有量、操作速度、および容器の形状が構成に影響を与える可能性があります。製造の詳細が最終決定される前に、機械的負荷と、撹拌機アセンブリとライニングされた容器の間のインターフェースを確認する必要があります。

• 混合する材料と、操作中に予想される変更を定義します。
• 撹拌機が必要かどうかを指定し、関連する混合要件を提供します。
• シャフト入口の配置、シール、計装、その他のプロセスインターフェースを特定します。
• 洗浄方法と内部の接液面のアクセスしやすさを確認してください。

混合用途では、容量のみに基づいて容器を選択するのではなく、調整された機械工学と化学工学が必要です。

この表は、一般的な機能の違いを示しています。最終的な構造の詳細は、意図したプロセス条件に合わせて確立する必要があります。

6. 容量、寸法、設備配置

容量は重要なパラメータですが、プロセス容器の寸法や適合性を完全に定義するものではありません。公称容積が同じ 2 つの容器は、高さ、直径、ヘッドの形状、サポートの配置、接続レイアウトが異なる場合があります。

作業量と公称能力

公称容積は容器の記載された容量を表し、作業容積は通常の運転中に保持または処理されることを意図した量です。この区別は、撹拌、蒸気の発生、発泡、膨張、またはその他のプロセス動作のために十分なスペースが必要となる可能性がある反応器および混合タンクにとって特に重要です。

適切な動作充填レベルは、プロセスと容器の設計によって異なります。必要なマージンは、異なるアプリケーション間で同一であると仮定するのではなく、評価する必要があります。

外形寸法と設置スペース

最大許容高さ、直径、および全体のエンベロープを確認してください。 Consider the available access route, door and opening dimensions, lifting arrangements, structural clearances, maintenance space, and the position of nearby equipment.

輸送および設置の制約も船舶の構成に影響を与える可能性があります。運航場所に適合する船舶であっても、建物内に移動する方法や基礎上に設置する方法について別途検討する必要がある場合があります。

サポートと接続機器

支持脚、スカート、ブラケット、昇降機能、および基礎の境界面は、構造設計および現場の条件と一致している必要があります。接続されたポンプ、撹拌ドライブ、機器、および配管により、追加の負荷またはスペース要件が課される場合があります。

レイアウトでは、操作ポイントと検査エリアへの適切なアクセスを確保する必要があります。メンテナンスのニーズは、手配が完了する前に検討しておくと、対処しやすくなります。

寸法図が必要な場合

最初の議論では予備的なプロセスの説明で十分かもしれませんが、設計が進むにつれて、寸法的な配置がますます重要になります。図面では、主要な寸法、ノズルの位置、支持点、アクセス開口部、および隣接する機器との関連インターフェースを特定する必要があります。

プラント接続がすでに存在する場合は、提案された容器を利用可能な配管レイアウトと照合する必要があります。製造図面が承認される前に、必要な逸脱を特定して解決する必要があります。

10. よくある選択と設計の間違い

意図するサービスを完全に定義せずに、短い製品説明に基づいて機器を選択すると、いくつかの問題が発生する可能性があります。ほとんどは、より完全なプロセスの説明と技術仕様の早期レビューによって削減できます。

化学名だけで選ぶ

容器に酸、アルカリ、または溶剤が入っていることがわかっているだけでは、適合性評価を完了するには十分ではありません。濃度、混合物、温度、曝露時間、洗浄方法、およびライニングの構造がすべて重要となる場合があります。

より良いアプローチ:完全なプロセス媒体とその予想動作範囲を提供し、実際のアプリケーションへの適合性を確認します。

公称容器容積のみを提供する

容量の数値は、完全な容器の形状、許容可能な作業量、撹拌機の配置、または接続レイアウトを決定するものではありません。寸法情報が不十分な場合、機器を既存のプラントに簡単に統合できない可能性があります。

より良いアプローチ:作業量、全体寸法、設置場所の制限、プロセス要件、必要な接続を一緒に指定します。

耐薬品性に​​よって真空適合性が確立されると仮定する

耐薬品性と差圧に対する耐性は、さまざまな工学的問題に対処します。ライニングと支持構造は、意図した真空条件と関連する動作温度に対して評価する必要があります。

より良いアプローチ:最小絶対圧力、暴露時間、温度、および予想される真空サイクルを明示的に記載します。

シールや補助コンポーネントの見落とし

互換性のあるメインライニングは、すべてのシール、ガスケット、撹拌コンポーネント、サイトグラス、または機器接続の適合性を確立できるわけではありません。関連する各接液コンポーネントは完全なシステムの一部を形成します。

より良いアプローチ:主容器を評価が必要な唯一のコンポーネントとして扱うのではなく、付属品と接続材料を技術レビューに含めます。

ノズル位置の最終調整が遅すぎます

接続位置を後から変更すると、内部形状、配管の位置合わせ、アクセス、および完成したライニングの構成に影響を与える可能性があります。また、近くの機器や設置スペースと衝突する可能性もあります。

より良いアプローチ:製造図面が承認される前に、寸法配置とノズルのスケジュールを確認してください。

検査要件を未定義のままにする

耐食性容器に対する一般的な要求では、完成したライニングがどのように検査されるのか、またはどのような基準で合否が決まるのかについては説明されていません。詳細が不足していると、最終レビュー中に意見の相違が生じる可能性があります。

より良いアプローチ:生産を開始する前に、適用される規格、検査手順、合格基準、および必要な記録について合意します。

14. 最終的な選択に関する考慮事項

適切な選択PTFEライニング機器化学媒体、ライニング構造、容器構造、動作条件、およびプロセスインターフェースの調整された評価が必要です。反応器、貯蔵タンク、受器、および混合タンクは異なる機能を果たすため、それらの構成は、交換可能なコンテナとして扱うのではなく、意図された役割に基づいて開発される必要があります。

完全な技術仕様では、化学組成と濃度、温度、正圧または真空、容量、寸法、接続位置、付属品、および検査基準を定義する必要があります。設計レビューでは、設置、清掃、メンテナンス、および予測可能なプロセスの変動も考慮する必要があります。

これらの詳細を早期に提供することは、提案された機器を評価するための明確な基礎を確立するのに役立ちます。また、製造を開始する前に、不足している情報を特定し、プロセスの接続を調整し、設計要件を確認することも容易になります。
