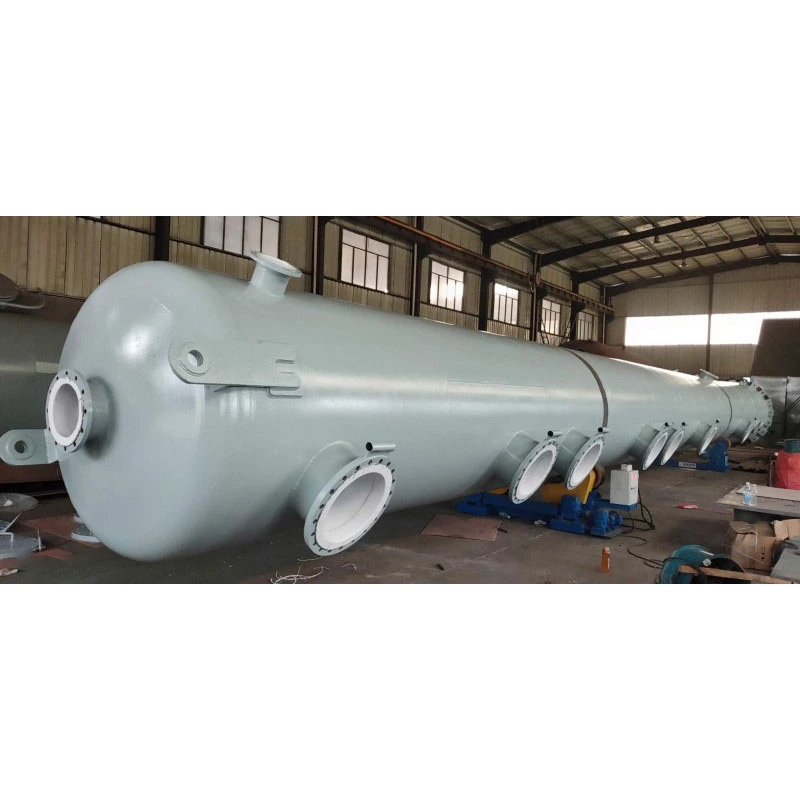

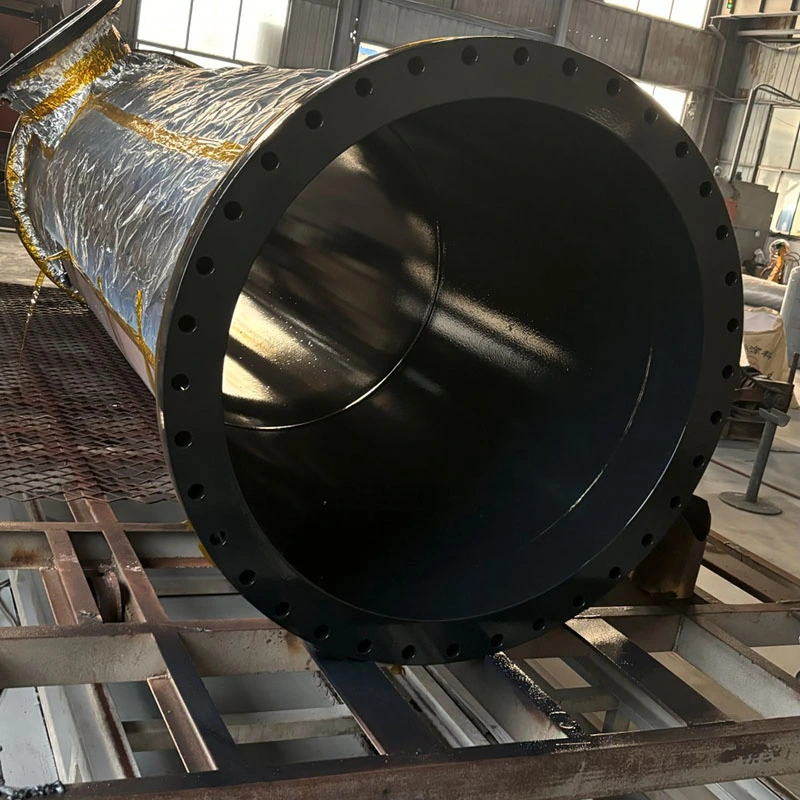

PTFEライニング工業用整流塔

PTFEライニング工業用精留塔は、大型の工業用分別装置に属し、小型の研究室向け蒸留塔とは区別されます。これは、断続的な小バッチ精製ではなく、長期にわたる連続的な工業用精留用に構築されています。工業的な作業条件下では、混合腐食性蒸気と凝縮液体が塔セクション内で向流物質移動を行い、成分のグレーディング分離を実現します。炭素鋼のシェルは全体的な機械的負荷に耐え、シームレスな PTFE ライニングが高温の腐食性蒸気を金属基材から隔離し、シェルの腐食や分別製品の金属イオン汚染を防ぎます。モジュール式のセグメント化されたタワーセクション構造により、道路輸送と現場での組み立てが簡素化され、溶剤の再生や腐食性媒体の分離のために工業団地で広く導入されています。

動作原理

この工業用精留塔は、ガス-液体カウンター-電流質量-伝達原理、二層防食構造設計と組み合わせて:

1. 構造材料の原理

・外側シェル：Q345R圧力容器炭素鋼シェル、内部圧力、外部風荷重、タワー内部の重量に耐えます。セグメント化されたモジュラータワーセクションは、耐腐食性のフル PTFE 裏地付きフランジによって接続されています。

・インナーバリア：ナトリウム活性化PTFEシートを真空ラミネートによりタワー内壁に強固に接着。 PTFE は、高温の酸、アルカリ、フッ素含有蒸気にさらされても安定した化学慣性を維持し、腐食蒸気が鋼製シェルに接触するのを防ぎます。

2. 産業用整流プロセスロジック

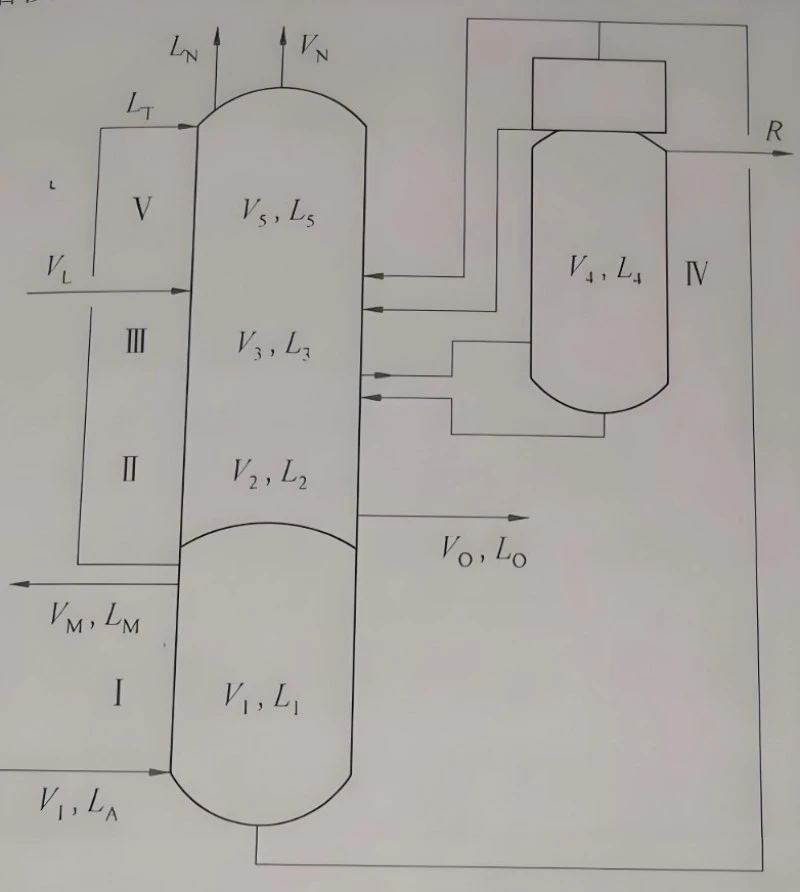

加熱された混合媒体は蒸気を発生し、精留塔の底部に流入します。熱い蒸気は上向きに上昇します。凝縮した還流液は下方に流れます。パッキンやトレー内部では蒸気と液体が完全に接触し、気化・凝縮交換を繰り返します。沸点の異なる成分を上下の出口からそれぞれ分離・回収します。塔全体が連続循環状態で稼働し、大量の産業用分離需要に対応します。

製品の主な利点

1. 耐久性の高い連続運転の産業向け設計 長期間のノンストップ産業サイクル運転向けに最適化され、フランジ接続とライニングの接着性能を強化し、工業団地の生産ラインでの 24 時間連続整流に適応します。

2. モジュラーセグメントタワーセクション構造 複数の標準タワーセクションに分割し、超高タワー本体の輸送制限を解決します。ユーザーは、アップグレードされた分離精度の要件に応じて、後でタワーセクションを増減できます。

3. 全面蒸気接触防食保護 タワーの内壁だけでなく、すべての内部支持リング、ノズル開口部、接続フランジにも完全 PTFE ライニングが採用されています。構造ギャップにおける高温腐食性蒸気によって引き起こされる局所的な腐食損傷を回避します。

4. 柔軟に構成可能なタワー内部構造 ランダムパッキング、構造化パッキング、および多段階液体再分配器をサポートします。内部構成を調整して、分離効率と実際の工業処理能力のバランスをとります。

5. さまざまな動作条件に対する優れた適合性 大気圧下での安定した性能と適度な負圧精留により、複数の腐食性混合成分の沸点差分離に適応します。

6. システム全体のマッチング互換性 HG20536 統一防食フランジ標準は、PTFE でライニングされたリボイラー、反応器、受入タンク、凝縮器とシームレスにドッキングでき、完全な工業用整流ループを実現します。

完全な技術仕様表

主な応用分野

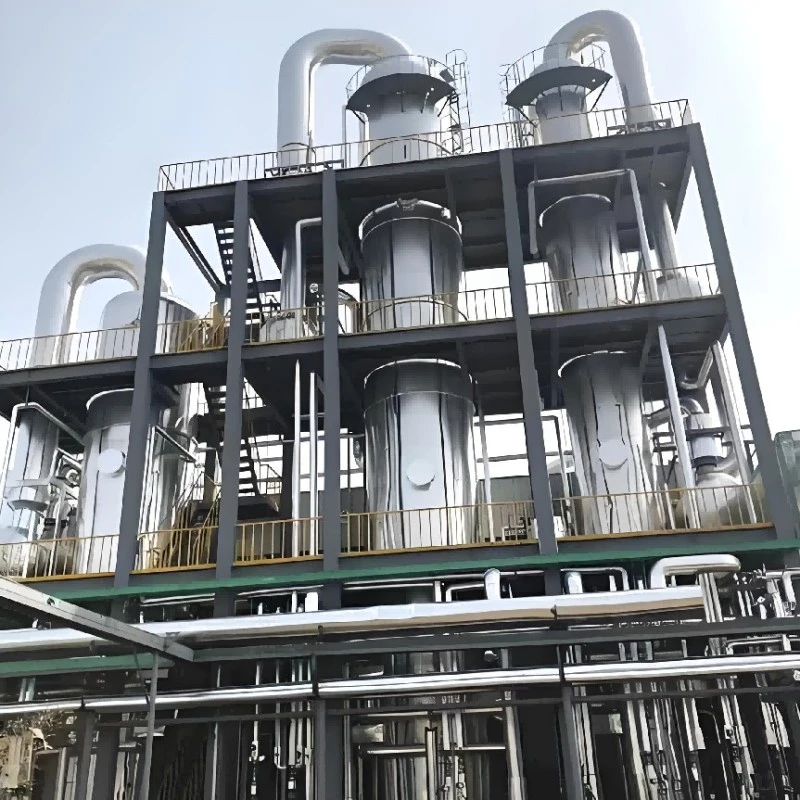

大量の産業用連続分離シナリオに重点を置き、東南アジア、中東のファインケミカルパーク、フッ素化学プラント、廃液リサイクル工場に提供されています。

1. 産業廃棄物腐食性溶剤の回収・再生

2. フッ素混合成分の精留と分取

3. ファインケミカル原料の連続精製と成分分離

4. 環境プロジェクト：腐食性廃液からの有機成分の分離

5. 新エネルギー補助溶剤の精製・リサイクル

6. 石油化学腐食助剤留分処理

操作上の注意事項

1. 蒸気媒体の制限: 溶融アルカリ金属と三フッ化塩素のみが PTFE ライニングを侵食します。始動前に蒸気組成を確認し、未知の腐食性蒸気が混合した状態での長時間運転を避けてください。

2.温度変化制御：急激な温度衝撃を防ぎます。ライニングの局所的な剥離につながる熱応力を避けるため、加熱/冷却速度は 1 時間あたり 12℃ を超えてはなりません。

3.真空動作限界：最大真空度-0.08MPaを超えないでください。過度の負圧はライニング剥離の危険性を高めます。

4. 内部保護: 設置およびオーバーホール中に超硬金属の破片がタワー本体に落下するのを防ぎます。鋭利で硬い破片は PTFE ライニング表面を傷つける可能性があります。

5. 荷重制限: 内部の部品を積み上げた場合、重量を超えないようにしてください。タワーセクション支持リングの設計荷重を厳密に遵守し、ライニングの圧迫による損傷を防ぎます。

6. 現場での改造の禁止: 現場でタワーシェルの溶接、穴あけ、切断を行わないでください。再構築を行う場合は、Zhuoyan 技術部門の確認を取得する必要があります。

定期メンテナンスガイド

1. 定期的なライニング検査: 8 ～ 12 か月ごとに壁全体の火花漏れスキャンを実施します。繰り返しの蒸気精練に耐えるタワーセクションのフランジ接合部、ノズル位置を重点的に検査します。

2. 内部洗浄：マンホールを開ける前に機器を停止し、完全に冷却してください。ソフトクリーニングツールと互換性のある溶剤リンスタワーの内部と内壁を採用。スチールワイヤーブラシやハードスクレーパーの使用は禁止されています。

3. フランジ シ​​ールのメンテナンス: セグメント接続フランジの PTFE ガスケットを四半期ごとに確認してください。接合部からの蒸気漏れを防ぐために、劣化して変形したガスケットを適時に交換してください。

4. タワー内部のオーバーホール: 年次停止メンテナンス中に清掃のためにパッキンと再分配器を取り出します。コークスと媒体の堆積物を除去して物質移動効率を保証します。

5. 外殻保護: 屋外に設置された整流塔の場合は、2 年ごとに防錆塗装の状態を検査してください。カーボンスチールシェルを大気腐食から保護するために、剥がれたペイントを修復します。

6. スペアパーツの管理: 適合する PTFE ガスケットとライニングで保護された内部アクセサリを予約します。通常の金属製スペアパーツでは、防食対応コンポーネントを置き換えることはできません。

よくある質問

Q1: この PTFE ライニング工業用精留カラムは、24 時間の長期連続工業用精留に使用できますか?

A: はい、このタワーは産業用ノンストップサイクル運転用に最適化されており、大規模な公園レベルの溶媒分離プロジェクトに適しています。

Q2: 分離精度を調整するために、後からタワーセクションを追加または削減することはできますか?

A: モジュール式のセグメント化された設計を採用します。新しいタワーセクションを現場で追加または削除して、後の段階のプロセスのアップグレードに応じて有効な分離高さを調整できます。

Q3: 精留塔は含フッ素熱蒸気分離に使用できますか?

A: 4mm 厚の PTFE ライニングにアップグレードした後は、フッ素含有蒸気にも使用できます。技術評価のため、事前に蒸気組成をお知らせください。

Q4: タワー部分を分割して現場で設置する際の注意点は何ですか?

A: フランジ PTFE ライニング表面を傷から厳密に保護します。適合する PTFE ガスケットを使用し、指定されたボルト締め付けトルク要件に従ってください。

Q5: リボイラー、ライニング反応器、受入タンクを含む完全なマッチング設備を提供できますか?

A: 統一防食フランジ規格により、産業用整流生産ラインセット一式のワンストップ調達をサポートします。

Q6: 工業用整流カラムの正式な保証範囲は何ですか?

A: 炭素鋼シェルの 10 年間の構造保証。 PTFE ライニング 5 年保証 (人為的な傷、衝撃、誤操作による損傷を除く)。タワー内部アクセサリの 2 年保証。
